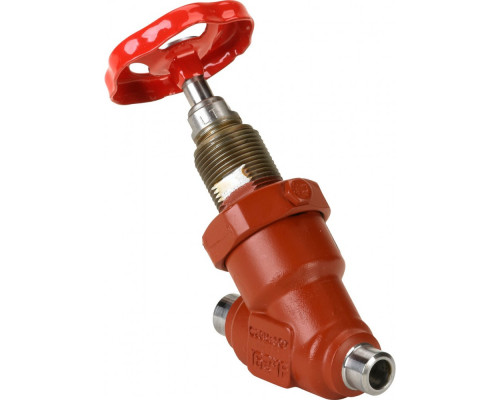

Запорный клапан SVA-S 10 D STR H-WHEEL
Характеристики товара:
- E, мм: 20
- Исполнение: Стальной прямой
- Максимальное рабочее давление (PN), бар изб.: 52
- G, мм: 120
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 60
- Cmax, мм: 145
- Bmax, мм: 160
Целевое назначение
Запорный клапан SVA-S 10 D STR H-WHEEL предназначен для использования в системах водоснабжения, отопления, газоснабжения и других технических системах. Он обеспечивает надежную и эффективную блокировку потока жидкости или газа, контролируя его пропускание или полное прекращение.
Преимущества использования и покупки у нас
1. Высокое качество и надежность
Запорный клапан SVA-S 10 D STR H-WHEEL изготовлен из высококачественной стали, что обеспечивает его долговечность и надежность в эксплуатации. Он прошел все необходимые проверки и сертификации, соответствуя требованиям ГОСТ 9544-2015.
2. Простота установки и эксплуатации
Клапан имеет простую конструкцию и компактные размеры, что облегчает его установку и подключение к системе. Кроме того, он оснащен ручкой-колесом для удобного управления и контроля работы клапана.
3. Высокая герметичность
Затвор клапана обладает классом А по ГОСТ 9544-2015, что гарантирует его высокую герметичность и отсутствие утечек. Это особенно важно при использовании в системах с водой или газом, где любая утечка может привести к серьезным последствиям.
4. Широкий диапазон применения
Запорный клапан SVA-S 10 D STR H-WHEEL может быть использован в различных системах, таких как водоснабжение, отопление, газоснабжение и другие. Это делает его универсальным и удобным в использовании в разных отраслях и сферах деятельности.
Приобретая запорный клапан SVA-S 10 D STR H-WHEEL у нас, вы получаете гарантию качества и надежности, а также возможность использовать его в широком спектре систем. Мы предлагаем конкурентные цены и профессиональную консультацию, чтобы помочь вам выбрать оптимальное решение для ваших потребностей.
| G, мм | 120 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ΔH, мм | 60 |
| Исполнение | Стальной прямой |
| E, мм | 20 |
| Тип присоединения | 10 D (3/8") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 10 |
| Масса не более, кг | 2 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD, мм | 60 |
| Пропускная способность Kvs, м³/ч | 3,2 |
| Cmax, мм | 145 |
| Bmax, мм | 160 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
