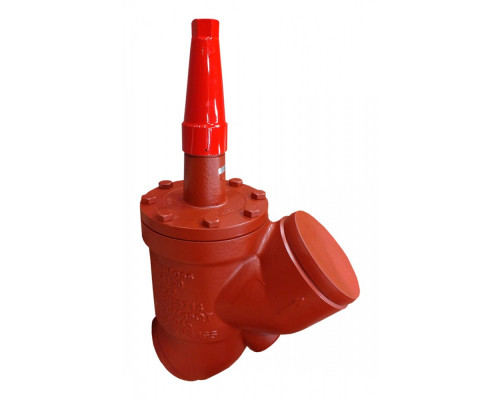

Запорный клапан SVA-S 100 A STR CAP
Характеристики товара:
- E, мм: 60
- G, мм: 264
- k, мм: 90
- ØD1, мм: 250
- ØD2, мм: 58
- Cmax1, мм: 443
- Cmax2, мм: 375
- Bmax1, мм: 435
- Bmax2, мм: 367
Целевое назначение:
Запорный клапан SVA-S 100 A STR CAP предназначен для регулирования потока жидкости в системах трубопроводного транспорта. Он обеспечивает надежную защиту от обратного потока и контролирует направление жидкости.
Преимущества использования:
- Надежность и долговечность - клапан изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность в работе.
- Простота установки и обслуживания - запорный клапан легко устанавливается на трубопровод и не требует сложного обслуживания.
- Высокая производительность - благодаря оптимальной конструкции и точному регулированию, клапан обеспечивает высокую производительность системы.
- Экономия энергии - запорный клапан позволяет регулировать поток жидкости, что позволяет снизить энергозатраты при работе системы.
Покупка у нас:
Покупая запорный клапан SVA-S 100 A STR CAP у нас, вы можете быть уверены в его высоком качестве и надежности. Мы предлагаем только оригинальную продукцию от проверенных производителей. Кроме того, у нас вы найдете выгодные условия покупки, оперативную доставку и профессиональную поддержку на всех этапах сотрудничества. Закажите запорный клапан SVA-S 100 A STR CAP у нас и убедитесь сами в его превосходных характеристиках и преимуществах использования.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| E, мм | 60 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 58 |
| k, мм | 90 |
| ØD1, мм | 250 |
| ΔH, мм | 156 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 100 A (4") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| G, мм | 264 |
| Cmax1, мм | 443 |
| Cmax2, мм | 375 |
| Bmax1, мм | 435 |
| Bmax2, мм | 367 |
| Масса не более, кг | 18,2 |
| Номинальный диаметр DN, мм | 100 |
| Пропускная способность Kvs, м³/ч | 278 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Bmax1, мм
435
Bmax2, мм
367
Cmax1, мм
443
Cmax2, мм
375
E, мм
60
G, мм
264
k, мм
90
ØD1, мм
250
ØD2, мм
58
