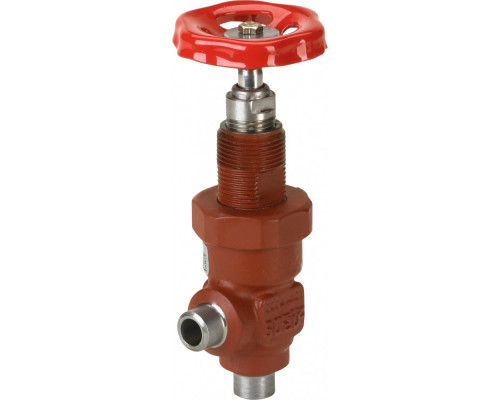

Запорный клапан SVA-S 10 A ANG H-WHEEL
Характеристики товара:
- Исполнение: Стальной угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,4
- G, мм: 45
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 60
- Пропускная способность Kvs, м³/ч: 4,5
- Cmax, мм: 173
Целевое назначение:
Запорный клапан SVA-S 10 A ANG H-WHEEL предназначен для регулирования и перекрытия потока рабочей среды в системах водоснабжения, отопления, вентиляции и других технических системах. Он обеспечивает надежное и герметичное перекрытие потока, а также позволяет регулировать его величину в зависимости от требуемых параметров.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан изготовлен из стали, что обеспечивает его прочность и долговечность. Он прошел все необходимые испытания и соответствует стандартам качества.
- Надежность и герметичность: Клапан обладает высокой герметичностью затвора, что исключает возможность протечек и обеспечивает надежную работу системы.
- Простота использования: Клапан оснащен специальным рукояткой H-WHEEL, которая обеспечивает удобное и легкое управление. Это позволяет быстро и точно регулировать поток рабочей среды.
- Широкий диапазон применения: Запорный клапан подходит для использования в различных системах, включая водоснабжение, отопление, вентиляцию и другие технические системы.
- Доступная цена: Мы предлагаем запорный клапан SVA-S 10 A ANG H-WHEEL по выгодной цене, что делает его доступным для широкого круга потребителей.
Приобретая запорный клапан SVA-S 10 A ANG H-WHEEL у нас, вы получаете надежный и качественный продукт, который будет служить вам долгое время. Клапан обеспечит безопасность и эффективность работы вашей системы, а удобное управление позволит вам легко регулировать поток рабочей среды. Не упустите возможность приобрести этот надежный и функциональный запорный клапан по выгодной цене!
| Пропускная способность Kvs, м³/ч | 4,5 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ΔH, мм | 60 |
| Масса не более, кг | 1,4 |
| Размер корпуса клапана DN, мм | 10 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Стальной угловой |
| ØD, мм | 60 |
| Cmax, мм | 173 |
| Тип присоединения | 10 A (3/8") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь |
Danfoss
Cmax, мм
173
G, мм
45
ØD, мм
60
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Стальной угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
1,4
Пропускная способность Kvs, м³/ч
4,5
