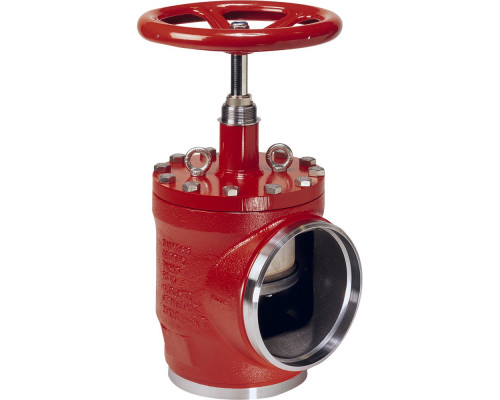

Запорный клапан SVA-DH 300 D ANG H-WHEEL
Описание товара
Запорный клапан SVA-DH 300 D ANG H-WHEEL представляет собой угловой клапан, предназначенный для регулирования и перекрытия потока жидкости или газа. Он имеет следующие характеристики:
- Исполнение: Угловой
- G, мм: 240
- k, мм: 102
- ØD1, мм: 500
- ØD2, мм: 86
- ΔH, мм: 384
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 850
- Cmax2, мм: 842
Целевое назначение
Запорный клапан SVA-DH 300 D ANG H-WHEEL предназначен для использования в системах водоснабжения, отопления, вентиляции, промышленности и других отраслях. Он обеспечивает надежное перекрытие потока жидкости или газа, а также позволяет регулировать его объем.
Преимущества использования и покупки у нас
Покупка запорного клапана SVA-DH 300 D ANG H-WHEEL у нас имеет следующие преимущества:
- Высокое качество: Клапан изготовлен из прочных и долговечных материалов, что обеспечивает его надежность и долговечность.
- Простота установки: Клапан имеет компактные размеры и удобную конструкцию, что облегчает его установку и подключение.
- Надежность и герметичность: Клапан обладает высокой герметичностью затвора, что исключает возможность протечек и обеспечивает надежную работу системы.
- Удобство использования: Клапан оснащен специальным рукояткой для удобного и точного регулирования потока жидкости или газа.
- Конкурентные цены: Мы предлагаем запорный клапан SVA-DH 300 D ANG H-WHEEL по выгодной цене, что делает его доступным для широкого круга потребителей.
Покупая запорный клапан SVA-DH 300 D ANG H-WHEEL у нас, вы получаете надежный и функциональный продукт, который будет служить вам долгие годы. Наша компания гарантирует качество и надежность всех предлагаемых товаров.
| Исполнение | Угловой |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| G, мм | 240 |
| ØD2, мм | 86 |
| k, мм | 102 |
| Тип присоединения | 300 D (12") - под сварку встык, DIN 2448 |
| ØD1, мм | 500 |
| ΔH, мм | 384 |
| Cmax1, мм | 850 |
| Cmax2, мм | 842 |
| Масса не более, кг | 190 |
| Температура рабочей среды, °С | -60…150 |
| Максимальное рабочее давление (PN), бар изб. | 40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С). |
| Номинальный диаметр DN, мм | 300 |
| Пропускная способность Kvs, м³/ч | 1870 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023БолтыСтальКачество 8.824Пружинная шайбаСталь25U-образное уплотнениеТефлон (PTFE) + нерж. сталь26Износостойкое кольцоТефлон (PTFE)27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь32Кольцевое уплотнениеТефлон PTFE / FKM |
Danfoss
Cmax1, мм
850
Cmax2, мм
842
G, мм
240
k, мм
102
ØD1, мм
500
ØD2, мм
86
ΔH, мм
384
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
