| ØD, мм | 32 |
| Температура рабочей среды, °С | от –30°С до +100°С |
| Хладагенты | ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2) |
| Давление полного открытия, бар | 1,1·Pн |
| Давление закрытия, бар | 0,9·Pн |
| A3, мм | - |
| Номинальный диаметр (DN), мм | 10/15 |
| AF, мм | 41 |
| Диаметр проходного сечения, мм | 6,8 |
| Площадь проходного сечения, мм2 | 36,3 |
| Коэффициент расхода для газа, не менее | 0,85 |
| Максимальное рабочее давление, бар изб. | 65 |
| Масса, кг | 1,1 |
| Диапазон давлений настройки пружины Рн, бар | 28-65 |
| Давление настройки (уставки) Pн, бар | 60 |
| A1, мм | 44 |
| A2, мм | 64 |
| Тип присоединения к трубопроводу на входе | наружная резьба NPT 1/2" (ISO 228/1) |
| Тип присоединения к трубопроводу на выходе | наружная резьба NPT ¾ "(ISO 228/1) |
| B, мм | 201 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов типа SFA техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа SFA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | КомплектностьВ комплект поставки входят:· предохранительный клапан с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

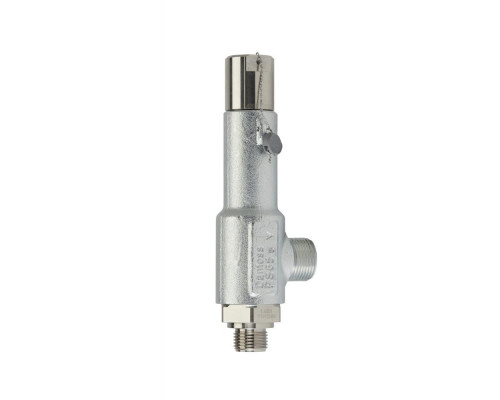

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны предохранительные типа SFA (далее – клапаны SFA) – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.Клапаны модификации SFA используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанСтальP285QH2Нижняя присоединительная часть корпусаНержавеющая стальX5CrNi 18-104Кольцевое уплотнение 25.07 x 2.62Резина10Кольцевое уплотнение 6.02 x 2.62Резина12Нижняя часть тарелкиНержавеющая стальX8CrNiS 18 913Упорный игольчатый роликоподшипникНержавеющая стальSUS304-JIS G4305G102Cr18Mo-GB/T308614Верхняя часть тарелкиНержавеющая стальX8CrNiS 18 915Регулировочный винтСталь11SMn3018Контргайка SFA 10Сталь11SMn3021ВтулкаПолистирол, ударопрочныйPTFE26ПружинаСталь27Втулка SFA 10Нержавеющая стальX2CrNiMo1729Посадочный конусНержавеющая стальX5CrNi 18-1030Кольцевой стопорНержавеющая стальX5CrNi 18-1031Шпиндель SFA 10Нержавеющая стальX5CrNi 18-1032Кольцевое уплотнение 19.30 x 2.4033Колпачок SFA 10Нержавеющая стальX5CrNi 18-10 |
Danfoss
A1, мм
44
A2, мм
64
A3, мм
-
AF, мм
41
B, мм
201
ØD, мм
32
Давление закрытия, бар
0,9·Pн
Давление настройки (уставки) Pн, бар
60
Давление полного открытия, бар
1,1·Pн
