| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов типа DSV техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа DSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | КомплектностьВ комплект поставки входят:- клапан - упаковка;- инструкция по инсталляции;- фитинги для установки предохранительных клапанов;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде). |

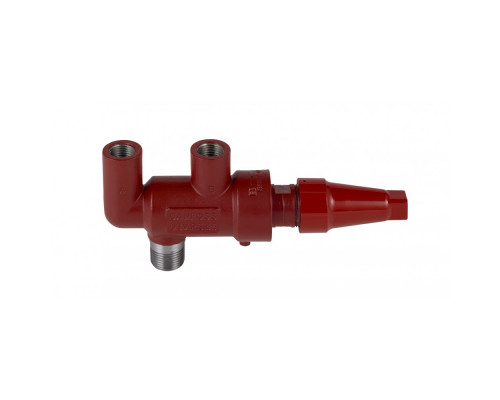

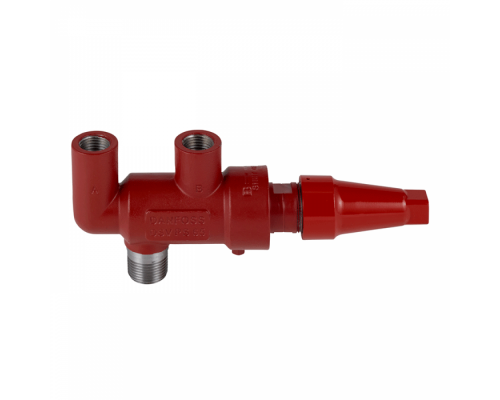

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны запорные типа DSV, (далее - клапаны DSV) – это трехходовые запорные клапаны, предназначенные для использования с двумя предохранительными клапанами. Наличие двух предохранительных клапанов позволяет пропускать поток через один из них, а второй предохранительный клапан использовать во время ремонта или сервисного обслуживания первого клапана.Клапаны DSV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны DSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КолпачокАлюминий2Кольцевое уплотнение колпачкаНейлон3Кольцевое уплотнение сальникаАлюминий4СильфонСтальP285QH, EN10222-45Кольцевое уплотнение сильфонаАлюминий6КорпусСтальG20Mn5QT, EN102317ШпиндельНержавеющая стальX10CrNiS18-9, EN174408Средняя часть конусаСталь11SMn30, EN100879Передняя часть конусаСталь9 SMn2810Шлицевая гайкаСталь11Шип с пропиломСталь12,13Посадочное седлоТефлон (PTFE)14,15,19ПлоскаяХлоропрен16ВинтСталь17Сальниковое уплотнениеТефлон + нерж. сталь18СальникНержавеющая стальX8CrNiS18-9, EN10088-320Скребковое кольцоНейлон |
| Номинальный диаметр (DN), мм | 15 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2) |
| Температура рабочей среды, °С | -50 … +100 |
| A, мм | 45 |
| B, мм | 33 |
| C, мм | 48 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2016 |
| Пропускная способность Kvs, м³/ч | 5,7 |
| Максимальное рабочее давление (PN), бар изб. | 65 |
| Масса не более, кг | 1,5 |
| Е, мм | 178 |
| Тип присоединения к трубопроводу на входе | Резьбовое NPT (3/4") |
| Применяются с предохранительными клапанами | SFA 10 |
| ØF, мм | 49 |
| Тип присоединения на выходе | Внутренняя резьба - NPT 1/2" |
Danfoss
A, мм
45
B, мм
33
C, мм
48
ØF, мм
49
Герметичность затвора
Класс А по ГОСТ 9544-2016
Е, мм
178
Максимальное рабочее давление (PN), бар изб.
65
Масса не более, кг
1,5
Номинальный диаметр (DN), мм
15
