| ØD, мм | 32 |
| B, мм | 175 |
| Температура рабочей среды, °С | от –30°С до +100°С |
| Хладагенты | ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2) |
| Давление полного открытия, бар | 1,1·Pн |
| Давление закрытия, бар | 0,9·Pн |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов типа SFA техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа SFA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | В комплект поставки входят:· предохранительный клапан с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Давление настройки (уставки) Pн, бар | 16 |
| Номинальный диаметр (DN), мм | 10/15 |
| A1, мм | 76 |
| A2, мм | 54 |
| A3, мм | 38 |
| AF, мм | 41 |
| Диаметр проходного сечения, мм | 6,8 |
| Площадь проходного сечения, мм2 | 36,3 |
| Коэффициент расхода для газа, не менее | 0,85 |
| Диапазон давлений настройки пружины Рн, бар | 10 -27 |
| Тип присоединения к трубопроводу на входе | наружная резьба G 1/2" (ISO 228/1) |
| Тип присоединения к трубопроводу на выходе | наружная резьба G ¾ "(ISO 228/1) |
| Максимальное рабочее давление, бар изб. | 65 |

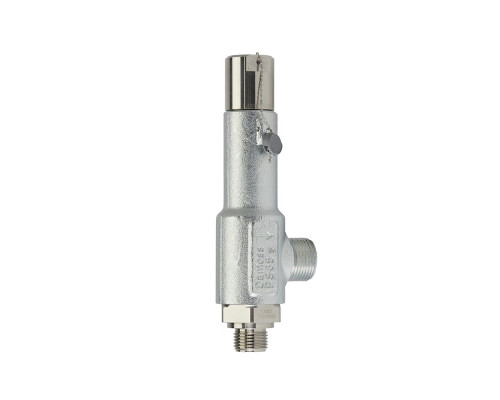

| Назначение изделия | 2.1 НазначениеКлапаны предохранительные типа SFA (далее – клапаны SFA) – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.Клапаны модификации SFA используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов |
| Масса, кг | 0,95 |
Danfoss
A1, мм
76
A2, мм
54
A3, мм
38
AF, мм
41
B, мм
175
ØD, мм
32
Давление закрытия, бар
0,9·Pн
Давление настройки (уставки) Pн, бар
16
Давление полного открытия, бар
1,1·Pн
