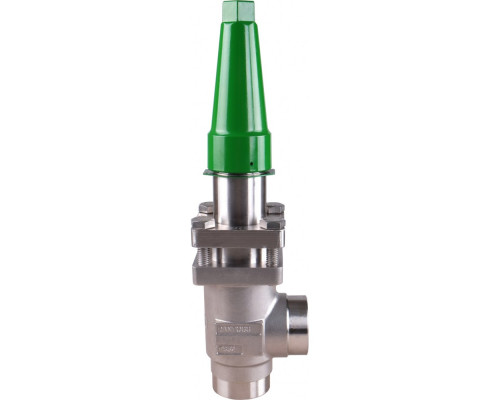

Запорный клапан SCA SS 40 D ANG
Характеристики товара:
- Fmin, мм: 85
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 3,2
- G, мм: 55
- ΔH, мм: 70
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 50
- C, мм: 295
Целевое назначение:
Запорный клапан SCA SS 40 D ANG предназначен для регулирования потока рабочей среды в системах среднего и высокого давления. Он обеспечивает надежную герметичность и контроль за прохождением жидкости или газа.
Преимущества использования и покупки у нас:
- Высокое качество и надежность: запорный клапан изготовлен из прочных материалов, что гарантирует его долговечность и стабильную работу.
- Удобство в установке и эксплуатации: благодаря угловому исполнению и компактным размерам, клапан легко устанавливается в систему и не занимает много места.
- Высокая производительность: клапан обладает оптимальной гидродинамической характеристикой, что позволяет эффективно регулировать поток рабочей среды.
- Безопасность: клапан имеет высокую герметичность затвора, что исключает возможность утечки рабочей среды и обеспечивает безопасность работы системы.
- Гарантия качества: мы предлагаем только сертифицированные и проверенные товары, которые соответствуют всем требованиям и стандартам.
Приобретая запорный клапан SCA SS 40 D ANG у нас, вы получаете надежное и функциональное оборудование, которое долго прослужит вам и обеспечит безопасность и эффективность работы вашей системы.
| Исполнение | Угловой |
| ØD, мм | 50 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2) |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ΔH, мм | 70 |
| Масса не более, кг | 3,2 |
| G, мм | 55 |
| Тип присоединения | 40 D (1 1/2") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 40 |
| C, мм | 295 |
| Fmin, мм | 85 |
| Пропускная способность Kvs, м³/ч | 30 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SCA-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SCA-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны обратные типа SCA-X, (далее- клапан SCA-X) – это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны SCA-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (SCA-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (SCA-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (SCA-X SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9EN 100885КонусПосадочное седлоСтальТефлон (PTFE)6Кольцевое уплотнениеХлоропрен (неопрен)7Шпиндельная насадкаСталь8СальникУплотнительные кольцаНержавеющая сталь Хлоропрен (неопрен)9Кольцевое уплотнениеАлюминий10Сальник с пружинным поджатиемТефлон (PTFE)11Уплотнительные кольцаХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14ПружинаСталь15Маркировочное кольцоНержавеющая сталь16УплотнениеНейлон17КолпачокАлюминий |
Danfoss
C, мм
295
Fmin, мм
85
G, мм
55
ØD, мм
50
ΔH, мм
70
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
3,2
