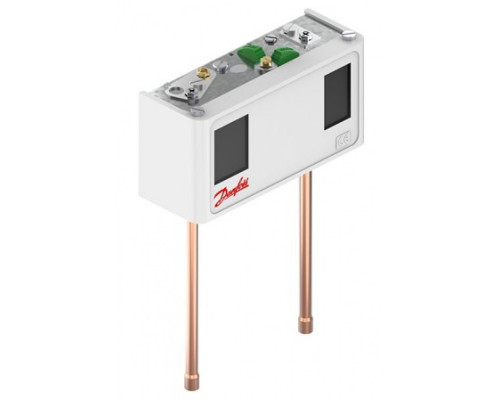

KP15 Реле давления -0,2-7,5 / 8-32 бар - 060-001066

KP15 Реле давления -0,2-7,5 / 8-32 бар - 060-001066

Контактная группа: SPDT+LP+HP сигнал

Реле давления KP15 оснащено контактной группой SPDT+LP+HP сигнал, что позволяет эффективно контролировать и регулировать давление в системе. Благодаря этому, вы сможете легко настроить и поддерживать оптимальные параметры работы вашего оборудования.

Защита от короткого замыкания: плавкий предохранитель: 16A

Для обеспечения безопасности при использовании реле давления KP15, оно оснащено плавким предохранителем с номинальной мощностью 16A. Это гарантирует надежную защиту от короткого замыкания и предотвращает возможные повреждения оборудования.

Кабельный ввод: Pg 13.5 (для кабелей диаметром 6 → 14 мм) Pg 16 (для кабелей диаметром 8 → 16 мм)

Реле давления KP15 имеет удобный кабельный ввод, который подходит для различных диаметров кабелей. Кабельный ввод Pg 13.5 предназначен для кабелей диаметром от 6 до 14 мм, а Pg 16 - для кабелей диаметром от 8 до 16 мм. Это обеспечивает универсальность и легкость подключения реле давления в вашей системе.

Класс защиты корпуса согласно EN 60529/IEC 529: IP 44

Реле давления KP15 имеет класс защиты корпуса IP 44 согласно стандартам EN 60529/IEC 529. Это означает, что оно защищено от пыли и брызг воды, что делает его идеальным для использования в различных условиях и средах.

Диапазон регулирования (LP/HP), бар: -0,2 - 7,5 / 8 - 32

Реле давления KP15 обладает широким диапазоном регулирования давления. Для низкого давления (LP) диапазон составляет от -0,2 до 7,5 бар, а для высокого давления (HP) - от 8 до 32 бар. Это позволяет точно настроить и поддерживать необходимые значения давления в вашей системе.

Дифференциал ∆p(LP/HP), бар: 0,7 - 4 / 4

Реле давления KP15 имеет дифференциал ∆p(LP/HP) в диапазоне от 0,7 до 4 бар для низкого давления и 4 бар для высокого давления. Это позволяет установить желаемое значение разницы давления и обеспечить стабильную работу системы.

Максимальное испытательное давление PB на стороне высокого давления: 35

Реле давления KP15 выдерживает максимальное испытательное давление PB на стороне высокого давления в размере 35 бар. Это гарантирует надежность и долговечность работы реле давления в самых экстремальных условиях.

Максимальное испытательное давление PB на стороне низкого давления: 20

Реле давления KP15 выдерживает максимальное испытательное давление PB на стороне низкого давления в размере 20 бар. Это обеспечивает стабильность и надежность работы реле давления в различных условиях и средах.

Максимальное рабочее давление PB на стороне высокого давления, б: 35

Реле давления KP15 способно работать при максимальном рабочем давлении PB на стороне высокого давления до 35 бар. Это гарантирует эффективность и надежность работы вашей системы.

Целевое назначение и преимущества использования

Реле давления KP15 предназначено для контроля и регулирования давления в системах, где точность и стабильность являются важными параметрами. Оно идеально подходит для использования в системах водоснабжения, отопления, кондиционирования воздуха и других промышленных и бытовых системах.

Преимущества использования реле давления KP15:

• Высокая точность и надежность контроля давления;


• Широкий диапазон регулирования давления;


• Удобный кабельный ввод для легкого подключения;


• Защита от короткого замыкания для безопасной эк






  Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие KP техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы KP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
  Комплектность	КомплектностьВ комплект поставки входят:- реле давления типа KP;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция.
  Назначение изделия	Назначение изделияРеле давления типа КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с газообразными средами.Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением.Реле давления типа KP не являются средством измерения.
  Рабочая среда	ГХФУ и негорючие ГФУ
  Тип присоединения	Под пайку ODF
  Кабельный ввод	Pg 13.5 (для кабелей диаматером 6 → 14 мм)Pg 16 (для кабелей диаматером 8 → 16 мм)
  Соединение	1/4" под пайку
  Температура окружающей среды	-40…+65С
  Степень загрязнения	3
  Класс защиты корпуса согласно EN 60529/IEC 529	IP 44
  Сечение провода (одножильного/ скрученного), мм2	0,75 → 2,5
  Сечение провода (гибкого без обжимных колец), мм2	0,7 → 2,5
  Сечение провода (гибкого с обжимными кольцами), мм2	0,5 → 1,5
  Момент затяжки, Нм	Макс. 2
  Номинальное импульсное напряжение, кВ	4
  Защита от короткого замыкания: плавкий предохранитель	16A
  Электроизоляция, В	400
  Контактная группа	SPDT+LP+HP сигнал
  Максимальное испытательное давление PB на стороне низкого давления, бар	20
  Максимальное испытательное давление PB на стороне высокого давления, бар	35
  Диапазон регулирования (LP/HP), бар	-0,2 - 7,5 / 8 - 32
  Дифференциал ∆p(LP/HP), бар	0,7 - 4 / 4
  Тип сброса (LP/HP)	По выбору/ По выбору
  Максимальное рабочее давление PB на стороне высокого давления, бар	35
  Максимальное рабочее давление PB на стороне низкого давления, бар	17
