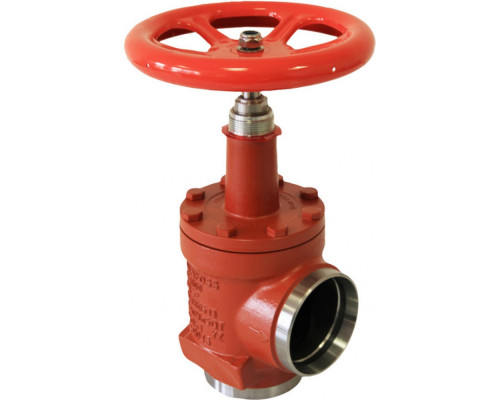

Запорный клапан SVA-S 100 D ANG H-WHEEL
Описание товара
Запорный клапан SVA-S 100 D ANG H-WHEEL - угловой клапан, предназначенный для регулирования потока жидкости или газа в трубопроводах. Он имеет следующие характеристики:
- Габаритные размеры: G - 106 мм, k - 90 мм, ØD1 - 250 мм, ØD2 - 58 мм, ΔH - 156 мм.
- Герметичность затвора: Класс А по ГОСТ 9544-2015.
- Максимальное отклонение хода затвора: Cmax1 - 432 мм, Cmax2 - 437 мм.
Целевое назначение
Запорный клапан SVA-S 100 D ANG H-WHEEL предназначен для использования в различных системах и процессах, где требуется точное регулирование потока жидкости или газа. Он может быть установлен как в промышленных, так и в бытовых условиях.
Преимущества использования и покупки у нас
Приобретая запорный клапан SVA-S 100 D ANG H-WHEEL у нас, вы получаете следующие преимущества:
- Высокое качество и надежность. Наша компания работает только с проверенными производителями и предлагает товары, отвечающие всем стандартам и требованиям.
- Широкий выбор. У нас вы найдете различные варианты запорных клапанов, чтобы выбрать оптимальный для своих потребностей.
- Конкурентные цены. Мы предлагаем конкурентоспособные цены на все наши товары, чтобы сделать покупку максимально выгодной для вас.
- Профессиональная консультация. Наши специалисты всегда готовы помочь вам с выбором и ответить на все ваши вопросы.
- Быстрая доставка. Мы гарантируем быструю доставку вашего заказа в любой регион.
Приобретая запорный клапан SVA-S 100 D ANG H-WHEEL у нас, вы получаете надежный и качественный продукт, который прослужит вам долгое время и обеспечит эффективную работу вашей системы.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Комплектность | В комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | 2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов |
| ØD2, мм | 58 |
| Тип присоединения | 100 D (4") - под сварку встык, EN 10220 |
| k, мм | 90 |
| ØD1, мм | 250 |
| G, мм | 106 |
| ΔH, мм | 156 |
| Масса не более, кг | 15,3 |
| Cmax2, мм | 437 |
| Cmax1, мм | 432 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Номинальный диаметр DN, мм | 100 |
| Пропускная способность Kvs, м³/ч | 313 |
Danfoss
Cmax1, мм
432
Cmax2, мм
437
G, мм
106
k, мм
90
ØD1, мм
250
ØD2, мм
58
ΔH, мм
156
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
