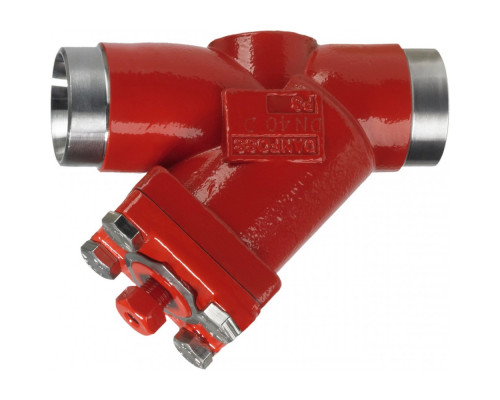

Name: Корпус для фильтра FIA 20 D STR - 148B5343
Brand: Danfoss
Price: 7944 RUB
Availability: OutOfStock

Код товара:

148B5343

Производитель:

Danfoss

Наличие:

Нет в наличии

7944.00р.

C, мм

Cmin, мм

133

E, мм

Все характеристики

Корпус для фильтра FIA 20 D STR - 148B5343

Характеристики товара:

А, мм: 120

H, мм: 60

E, мм: 20

Fmin, мм: 68

Исполнение: Прямоточный

Максимальное рабочее давление (PN), бар изб.: 52

Масса не более, кг: 1,4

C, мм: 99

Cmin, мм: 133

Целевое назначение:

Корпус для фильтра FIA 20 D STR - 148B5343 предназначен для использования в системах фильтрации воздуха. Он обеспечивает эффективную очистку воздуха от пыли, грязи и других загрязнений, что позволяет поддерживать высокое качество воздуха в помещении или в процессе производства.

Преимущества использования и покупки у нас:

Надежность и долговечность. Корпус для фильтра FIA 20 D STR - 148B5343 изготовлен из высококачественных материалов, что гарантирует его длительный срок службы.

Высокая эффективность фильтрации. Благодаря своей конструкции и специальным фильтрующим элементам, корпус обеспечивает эффективную очистку воздуха от загрязнений.

Простота использования. Корпус легко монтируется и обслуживается, что делает его удобным в эксплуатации.

Большой выбор моделей. У нас представлен широкий ассортимент корпусов для фильтров разных размеров и характеристик, что позволяет подобрать оптимальное решение для любых нужд.

Конкурентные цены. Мы предлагаем нашим клиентам выгодные условия покупки и конкурентные цены на все товары в нашем ассортименте.

Выбирая корпус для фильтра FIA 20 D STR - 148B5343 у нас, вы получаете надежное и эффективное решение для очистки воздуха. Наша компания гарантирует качество и надежность всех предлагаемых товаров, а также предоставляет профессиональную консультацию и поддержку при выборе и эксплуатации оборудования.

Максимальное рабочее давление (PN), бар изб.	52
Температура рабочей среды, °С	-60 … +150
Масса не более, кг	1,4
E, мм	20
Тип присоединения	20 D (3/4") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	20
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
H, мм	60
Исполнение	Прямоточный
Fmin, мм	68
C, мм	99
А, мм	120
Cmin, мм	133
Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч	5,3
Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч	5,4
Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч	5,6
Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч	5,9
Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч	6,9
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий поз. 8 используется в фильтрах FIA 50-200
