| L₁, мм | 75 |
| Температура рабочей среды, °С | -60 ... +120 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| L, мм | 145 |
| Размер корпуса клапана DN, мм | 32 |
| L3max (s1), мм | 138 |
| L3max (s-2), мм | 123 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 17 |
| L2, мм | 146,5 |
| Вес, кг | 5,1 |
| H4, мм | 187,6 |
| H3, мм | 72 |
| H2, мм | 182 |
| H₁, мм | 42,5 |
| L4, мм | 102 |
| Тип присоединения, мм | 32D (1 1/4") - под сварку встык, EN 10220 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов ICSH техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы ICSH при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·2 пилота EVM NC;·заглушка А+В;·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

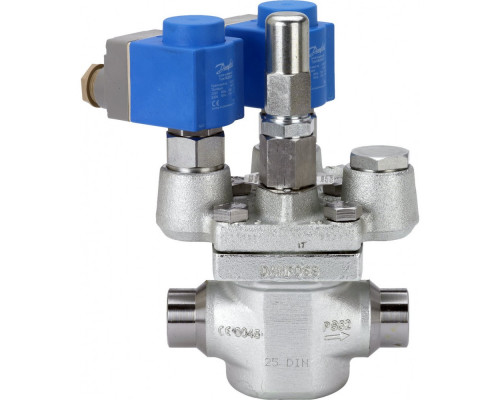

| Назначение изделия | Назначение изделия2.1 НазначениеЭлектромагнитные клапаны типа ICSH (далее – клапаны ICSH) предназначены для установки на линии подачи горячих паров в испарители с оттайкой горячим газом и открываются в 2 этапа (ступени) во избежание гидравлического удара в начальный период оттаивания. Обе ступени активируются сигналом от PLC-контроллера, подающего питание на электромагнитные катушки с определенной временной задержкой.Клапаны ICSH удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалENASTM1КорпусНизкотемпературная стальG20Mn5QT EN 10213-3LCC A3522Верхняя крышкаНизкотемпературная стальP285QH EN-10222-4LF2 A3503УплотнениеБезасбестовый материал4УплотнениеАлюминий5УплотнениеАлюминий6EVM NC7УплотнениеНейлон8КолпачокСталь9СтопорНейлон10Механизм ручного открытияСталь11Корпус направляющейНержавеющая сталь12Пружинная втулкаНержавеющая сталь13ПружинаСталь14НаправляющаяНержавеющая сталь15Втулка направляющейЧугун16ЗаглушкаСталь17ПоршеньСталь18ЦилиндрСталь19ПружинаСталь20Кольцевое уплотнениеХлоропрен (неопрен)21Кольцевое уплотнениеХлоропрен (неопрен)22Конус функционального модуляСталь23Уплотнение конусаPTFE24БолтНержавеющая стальA2-70 EN1515-1A2-70, B1054 |
Danfoss
H2, мм
182
H3, мм
72
H4, мм
187,6
H₁, мм
42,5
L, мм
145
L2, мм
146,5
L3max (s-2), мм
123
L3max (s1), мм
138
L4, мм
102
