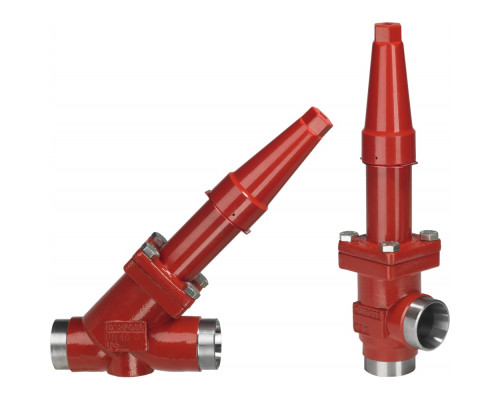

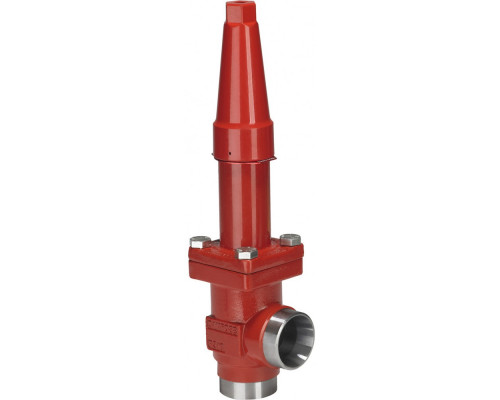

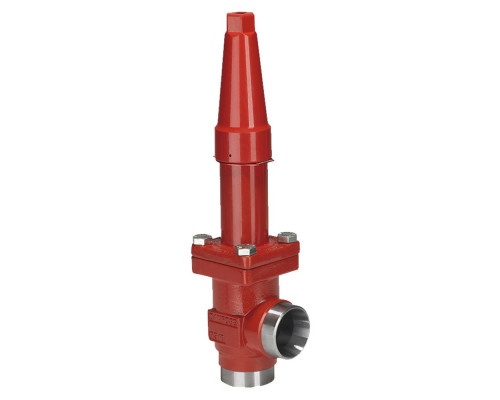

Запорный клапан SVA-L 40 D ANG CAP
Характеристики:
- Исполнение: Угловой
- G, мм: 55
- k, мм: 74
- ØD1, мм: 80
- ØD2, мм: 50
- ΔH, мм: 70
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 296
- Cmax2, мм: 330
Целевое назначение:
Запорный клапан SVA-L 40 D ANG CAP предназначен для регулирования потока в системах трубопроводов. Он обеспечивает надежное открытие и закрытие потока жидкости или газа, а также контролирует его направление. Этот клапан применяется в различных отраслях промышленности, включая нефтегазовую, химическую, пищевую и другие.
Преимущества использования и покупки у нас:
Приобретая запорный клапан SVA-L 40 D ANG CAP у нас, вы получаете ряд преимуществ:
- Высокое качество: Клапан изготовлен из прочных и долговечных материалов, что гарантирует его надежность и долговечность.
- Надежность и безопасность: Клапан обеспечивает герметичность затвора по классу А по ГОСТ 9544-2015, что исключает возможность протечек и обеспечивает безопасность работы системы.
- Простота установки и обслуживания: Клапан имеет компактные размеры и удобную конструкцию, что упрощает его установку и обслуживание.
- Широкий спектр применения: Клапан может использоваться в различных системах и отраслях промышленности.
- Конкурентная цена: Мы предлагаем запорный клапан SVA-L 40 D ANG CAP по выгодной цене, что делает его доступным для широкого круга потребителей.
Покупая запорный клапан SVA-L 40 D ANG CAP у нас, вы получаете надежный и качественный продукт, который будет служить вам долгое время. Мы гарантируем высокое качество нашей продукции и оперативную доставку. Обращайтесь к нам и убедитесь сами!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Масса не более, кг | 2,4 |
| G, мм | 55 |
| Тип присоединения | 40 D (1 1/2") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 40 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| k, мм | 74 |
| Cmax1, мм | 296 |
| Cmax2, мм | 330 |
| Пропускная способность Kvs, м³/ч | 45,2 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
296
Cmax2, мм
330
G, мм
55
k, мм
74
ØD1, мм
80
ØD2, мм
50
ΔH, мм
70
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
