| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа ICS техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов-регуляторов давления типа ICS составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа ICS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

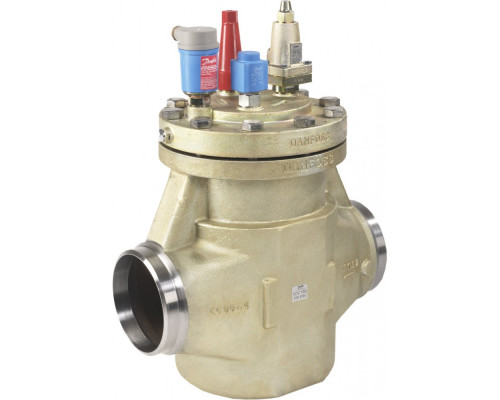

| Назначение изделия | 2.1 НазначениеКлапаны-регуляторы давления типа ICS, (далее - клапаны ICS) – это сервоприводные клапаны с пилотным управлением для регулирования давления хладагента в системах охлаждения и выполнения функции ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ.Клапаны ICS могут использоваться на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода (то есть там, где жидкость не дросселируется в клапане). Работа клапана зависит только от управляющего давления, подаваемого на клапан через управляющие клапаны или через внешнюю управляющую линию.Клапаны ICS удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальG20Mn5QT, EN 10213-33Функциональный модуль(в сборе)3aПоршень/штокНерж. сталь / сталь3bПоршневое кольцоСталь3cЦилиндрическая вставкаСталь3dПружинаСталь3eКонус клапанаНерж. сталь / сталь3fУплотнение посадочного седлаPTFE (Тефлон)3gФиксирующее уплотнениеСталь3hУплотнительное кольцоХлоропрен (неопрен)4Кольцевое уплотнениеБезасбестовое волокно5БолтыНерж. стальA2-70, EN 1515-16ЗаглушкаСталь7Рым-болтГальванизированная сталь8Шток ручного открытияСталь |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 ... +120 |
| L2, мм | 56 |
| L3, мм | 55 |
| L4, мм | 85 |
| H2, мм | 386 |
| H3, мм | 246 |
| L, мм | 350 |
| H4, мм | 212 |
| L₁, мм | 84 |
| H₁, мм | 139 |
| Пропускная способность Kvs, м³/ч | 207 |
| B₁, мм | 130 |
| Вес, кг | 68 |
| B2, мм | 45 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Тип присоединения, мм | 125 A (5") - под сварку встык, ANSI |
| Количество пилотных штуцеров | 3 |
| B3, мм | 50 |
| B4, мм | 47 |
| Номинальный диаметр DN, мм | 125 |
Danfoss
B2, мм
45
B3, мм
50
B4, мм
47
B₁, мм
130
H2, мм
386
H3, мм
246
H4, мм
212
H₁, мм
139
L, мм
350
