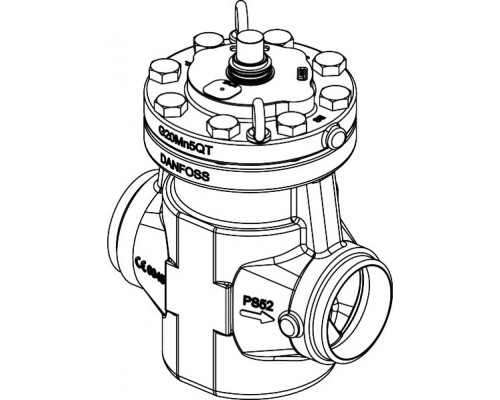

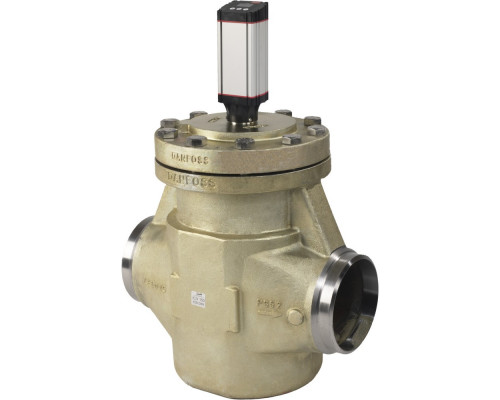

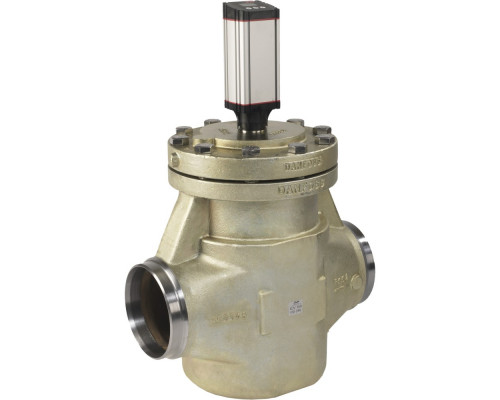

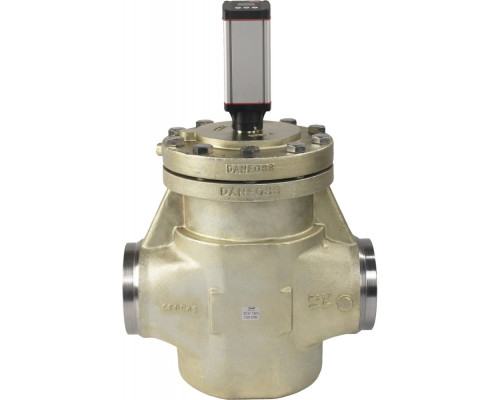

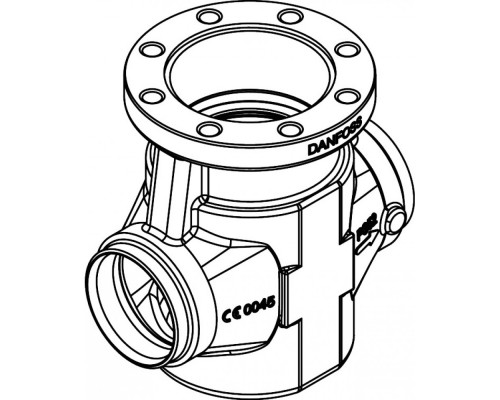

| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICM техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICM при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны-регуляторы универсальные типа ICM, (далее - клапаны ICM) – предназначены для регулирования процесса расширения хладагента на жидкостных линиях с фазовым переходом или без него, а также для регулирования давления и температуры на линиях всасывания сухого, влажного пара и на линиях горячего газа.Клапаны ICM сконструированы таким образом, что усилия открытия и закрытия клапана в них уравновешены, поэтому для всего диапазона клапанов (от DN 20 до DN 150) существует всего два типоразмера привода ICAD.Клапаны ICM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеКлапан ICM предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальG20Mn5QT, EN 10213-32aУплотнительное кольцоХлоропрен (неопрен)2bУплотнительное кольцоХлоропрен (неопрен)2cУплотнительное кольцоХлоропрен (неопрен)3Функциональный модуль4aУплотнениеБезасбестовое волокно5БолтыНерж. стальA2-70, EN 1515-111Привод |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3), R744 (CO2) и R1234ze. Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 ... +120 |

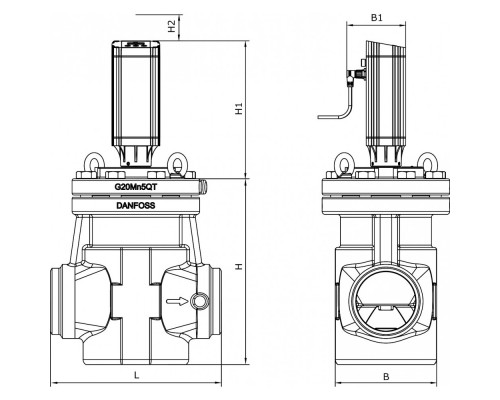

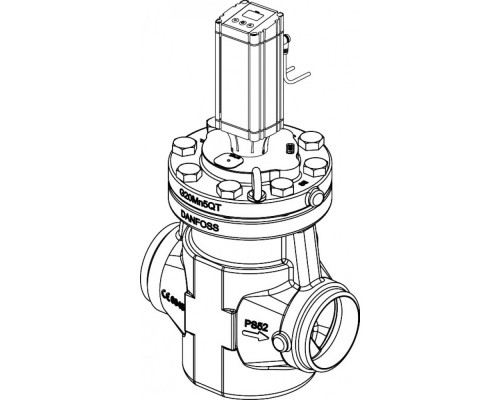

| H2, мм | 45 |
| L, мм | 295 |
| H, мм | 321 |
| B, мм | 175 |
| H₁, мм | 238 |
| Пропускная способность Kvs, м³/ч | 142 |
| B₁, мм | 102 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Максимальный открывающий перепад давлений (MOPD), бар | 20 |
| Тип присоединения, мм | 100 A (4") - под сварку встык, ANSI |
| Температура окружающей среды (ICM + ICAD), °С | -30 ... +50 |
| Время полного открытия или закрытия клапана при максимальной заданной скорости привода ICAD, сек. | 25 |
| Привод, (заказывается отдельно) | ICAD 1200A |
| Вес (ICM+ICAD), кг | 44 |
| Номинальный диаметр DN, мм | 100 |
Danfoss
B, мм
175
B₁, мм
102
H, мм
321
H2, мм
45
H₁, мм
238
L, мм
295
Вес (ICM+ICAD), кг
44
Время полного открытия или закрытия клапана при максимальной зад
25
Класс герметичности затвора
А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
