2 - Верхняя крышка/Функциональный модуль
Низкотемпературная сталь2c - Уплотнительное кольцо
Хлоропрен (неопрен)3 - Уплотнительное кольцо
Хлоропрен (неопрен)| Рабочая среда | ГХФУ, ГФУ, R717 (аммиак) и R744 (CO2). |
| Температура рабочей среды | от –60°С до +120°С |
| Размер корпуса клапана DN, мм | 20 |
| H1, мм(дюйм) | 167(6,57) |
| H2, мм(дюйм) | 94(3,7) |
| L1, мм(дюйм) | 86(3,39) |
| H, мм (дюйм) | 40(1,58) |
| L2, мм(дюйм) | 68(2,68) |
| Максимальное рабочее давление Ру, бар | 140 |
| L4, мм(дюйм) | 107(4,21) |
| Прием M-bus | 25D - под сварку встык DIN |
| Под привод | ICAD 600 A TS |
| 2 - Верхняя крышка/Функциональный модуль | Низкотемпературная сталь |
| 2c - Уплотнительное кольцо | Хлоропрен (неопрен) |
| 3 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| 4 - Привод | ICAD 600 A TS |
| 5 - Уплотнительное кольцо | Хлоропрен (неопрен) |
| 6 - Седло клапана | Нержавеющая сталь |
| L*, мм(дюйм) | 65(2,56) |
| L3max (s1) | 60(2,36) |
| Масса ICMTS, включая ICAD 600 A TS (кг) | 3,3 |
| Номинальная мощность | Низкотемпературная сталь |

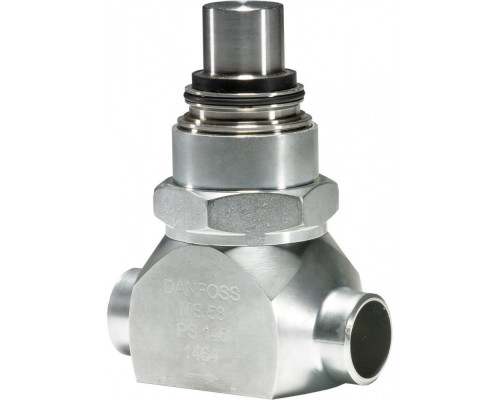

| Назначение изделия | Клапаны-регуляторы универсальные типа ICM модификации TS (далее – клапаны ICMTS) – это моторный регулирующий клапан прямого действия, который управляется приводом электрическим типа ICAD модификации 600 A TS (даллее - ICAD 600 A TS).Клапаны ICMTS предназначены для регулирования потока транскритической газовой или докритической жидкостной среды от газоохладителя в транскритических системах CO2.Клапаны ISMTS также могут использоваться для других функций управления в системах, работающих на CO2.Под действием входящего дискретного сигнала клапаны ICMTS, управляемые приводами ICAD 600 A TS, могут работать в двухпозиционном режиме – открыт/закрыт.Клапаны ICMTS могут управляться вручную через привод ICAD 600 A TS или при помощи многофункционального инструмента для клапана ICMTS. |
| Комплектность | В комплект поставки входит:- клапан типа ICMTS;- упаковочная коробка,- паспорт,- инструкция. |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие расширительных клапанов высокого давления типа ICMTS техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения расширительных клапанов высокого давления типа ICMTS составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы данных клапанов при соблюдении рабочих параметров согласно паспорту и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Пропускная способность Kvs, м³/ч | 4,6 |
Danfoss
2 - Верхняя крышка/Функциональный модуль
Низкотемпературная сталь
2c - Уплотнительное кольцо
Хлоропрен (неопрен)
3 - Уплотнительное кольцо
Хлоропрен (неопрен)
4 - Привод
ICAD 600 A TS
5 - Уплотнительное кольцо
Хлоропрен (неопрен)
6 - Седло клапана
Нержавеющая сталь
H, мм (дюйм)
40(1,58)
H1, мм(дюйм)
167(6,57)
H2, мм(дюйм)
94(3,7)
