0.00р.
L5 (с катушкой 10 Вт), мм
75L5 (с катушкой 12/20 Вт), мм
85Исполнение
С функцией ручного открытия| Пропускная способность Kvs, м³/ч | 4,5 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар | 21 |
| Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар | 25 |
| L5 (с катушкой 12/20 Вт), мм | 85 |
| L5 (с катушкой 10 Вт), мм | 75 |
| Исполнение | С функцией ручного открытия |
| Максимальное рабочее давление (PN), бар изб. | 50 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3), R744 (CO2) |
| Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пер.т ., бар | 38 |
| Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар | 13 |
| Тип присоединения | 1" - под сварку |
| Масса с катушкой, кг | 2 |
| Минимальный открывающий перепад давления, бар | 0 |
| Температура рабочей среды, °С | -40°C...+105°C (с катушками 10 или 12 Вт. Макс. 130 °C в режиме оттаивания). -40°C...+80°C (с катушками 20 Вт). |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

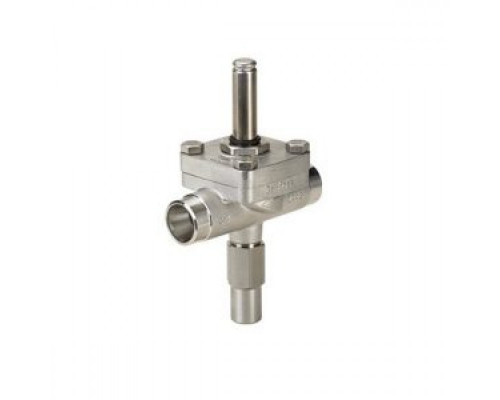

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRST {{field:Модификация} (далее – клапаны EVRST) – это клапаны с принудительным сервоуправлением предназначенные для открытия и перекрытия потока рабочей среды. Они выполнены из нержавеющей стали и обеспечивают открытое положение при нулевом (0 бар) перепаде давления.Клапаны EVRST предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках.Клапаны EVRST удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеКлапан EVRST предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанНерж. стальX6 CrNi 18-93КрышкаНерж. стальX6 CrNi 18-94Гильза сердечникаНерж. стальX2CrNi19-115Гайка гильзы сердечникаНерж. стальX8 CrNiS 18-96УплотнениеРезинаCr7Уплотнительное кольцоАлюминийAl 99.58БолтыНерж. стальA2-709Шпиндель ручного открытияНерж. стальX8 CrNiS 18-910УплотнениеРезинаCr |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана EVRST техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана EVRS при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
Danfoss
L5 (с катушкой 10 Вт), мм
75
L5 (с катушкой 12/20 Вт), мм
85
Исполнение
С функцией ручного открытия
Класс герметичности затвора
А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.
50
Максимальный открывающий перепад давления для жидкости с катушко
21
Максимальный открывающий перепад давления для жидкости с катушко
25
Максимальный открывающий перепад давления для жидкости с катушко
38
Максимальный открывающий перепад давления для жидкости с катушко
13
