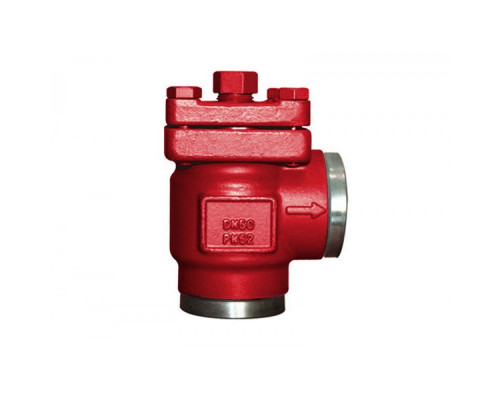

Фильтр FIA 50 D ANG PN 52 (150 мкм) - 148B0050R
Характеристики:
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар: 52
- Масса, кг, не более: 2,7
- Полная производительность: 56,7
Размеры:
- ØD1, мм: 50
- ØD, мм: 57
- ØD0, мм: 95
- L, мм: 64
- H, мм: 138
Фильтр FIA 50 D ANG PN 52 (150 мкм) - 148B0050R предназначен для очистки жидкостей от механических примесей размером до 150 мкм. Угловое исполнение обеспечивает удобство монтажа в труднодоступных местах. Максимальное рабочее давление 52 бар гарантирует надежную фильтрацию при высоких нагрузках.
Преимущества использования:
Эффективная фильтрация
Фильтр обеспечивает высокую степень очистки жидкостей, что способствует более длительному сроку службы оборудования.
Простой монтаж
Угловое исполнение облегчает установку фильтра даже в труднодоступных местах, что экономит время и усилия при обслуживании.
Надежность
Высокое максимальное рабочее давление гарантирует стабильную работу фильтра в условиях повышенных нагрузок и давлений.
Приобретая фильтр FIA 50 D ANG PN 52 (150 мкм) - 148B0050R у нас, вы получаете надежное оборудование для очистки жидкостей, которое обеспечит бесперебойную работу вашего оборудования.
| Исполнение | Угловой |
| Масса, кг, не более | 2,7 |
| H, мм | 138 |
| ØD, мм | 57 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 50 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 50 D (2") - под сварку встык, EN 10220 |
| L, мм | 64 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 45,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 45,9 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 47,6 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 50,2 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 56,7 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 58,8 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериал1Корпус клапанаСталь А3502Фильтрующий элементНержавеющая сталь 1.43013Фланцевая прокладкаПаронит AFM344Крышка клапанаСталь А3505БолтыНержавеющая сталь А2-70 |
| ØD1, мм | 50 |
| ØD0, мм | 95 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 62 |
Danfoss
H, мм
138
L, мм
64
ØD, мм
57
ØD0, мм
95
ØD1, мм
50
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса, кг, не более
2,7
Полная производительность (фильтрующий элемент с гофрированной п
56,7
