| Номинальный диаметр (DN), мм | 50 |
| H, мм | 180 |
| A, мм | 70 |
| ØD, мм | 50 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Количество пилотных штуцеров | 3 |
| L, мм | 255 |
| Тип присоединения | Фланцы |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по монтажу;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| L₁, мм | 180 |
| Вес, кг | 10 |
| Температура рабочей среды, °С | -50 ... +120 |
| Пропускная способность Kvs, м³/ч | ~40 |
| Максимальное рабочее давление (PN), бар изб. | 28/30 |
| Максимальный открывающий перепад давлений (MOPD), бар | 0.3 |

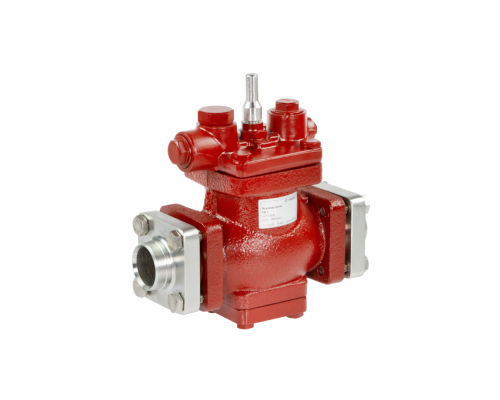

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны регуляторы давления (регуляторы потока) типа PM, (далее - клапаны PM) – это сервоприводные клапаны с пилотным управлением для регулирования давления хладагента в системах охлаждения и выполнения функции ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ.Клапаны PM могут использоваться на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода (то есть там, где жидкость не дросселируется в клапане). Работа клапана зависит только от управляющего давления, подаваемого на клапан через управляющие клапаны или через внешнюю управляющую линию.Клапаны PM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1Защитный колпачокУглеродистая сталь2ШпиндельSUS3043Уплотнительное кольцоХлоропреновый каучук4Уплотнительное кольцоХлоропреновый каучук5Седло шпинделяУглеродистая сталь6КрышкаУглеродистая сталь7ПрокладкаАлюминий8Болт8.89ПрокладкаAFM3410Направляющее кольцоPTFE + углеродное волокно11ПоршеньУглеродистая сталь12ШпиндельSUS30413Корпус клапанаGGG40.314ПластинаУглеродистая сталь15ПрокладкаPTFE16ПластинаУглеродистая сталь17Болты8.818ПрокладкиAFM3419Пружина50CrVA20КрышкаУглеродистая сталь |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие регулирующих клапанов (регуляторов потока) типа PM техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов расхода потока типа PM составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов расхода потока типа PM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
Danfoss
A, мм
70
H, мм
180
L, мм
255
L₁, мм
180
ØD, мм
50
Вес, кг
10
Класс герметичности затвора
А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Количество пилотных штуцеров
3
Максимальное рабочее давление (PN), бар изб.
28/30
