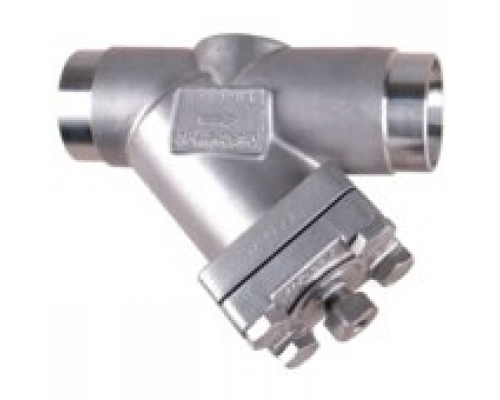

Корпус фильтра FIA SS 32 D STR
Характеристики товара:
- А, мм: 155
- H, мм: 70
- E, мм: 26
- Fmin, мм: 95
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 2,4
- C, мм: 129
- Cmin, мм: 177
Целевое назначение:
Корпус фильтра FIA SS 32 D STR предназначен для фильтрации жидкостей и газов в различных промышленных процессах. Он обеспечивает надежную очистку среды от механических примесей, позволяя поддерживать высокий уровень чистоты в системе.
Преимущества использования и покупки у нас:
- Высокое качество: Корпус фильтра FIA SS 32 D STR изготовлен из прочных материалов, обеспечивающих долгий срок службы и надежную работу.
- Эффективная фильтрация: Благодаря специальной конструкции и использованию качественных фильтрующих материалов, данный корпус фильтра обеспечивает высокую эффективность фильтрации и улавливает даже мельчайшие примеси.
- Простота в использовании: Корпус фильтра FIA SS 32 D STR легко монтируется и обслуживается, что упрощает его эксплуатацию и обеспечивает удобство при замене фильтрующего элемента.
- Широкий диапазон применения: Данный корпус фильтра может использоваться в различных отраслях промышленности, включая химическую, пищевую, фармацевтическую и другие, благодаря своей универсальности и высокой надежности.
- Гарантия качества: Приобретая корпус фильтра FIA SS 32 D STR у нас, вы получаете гарантию на товар и уверенность в его надежности и производительности.
Выводя наш продукт на рынок, мы стремимся предложить нашим клиентам только лучшее. Корпус фильтра FIA SS 32 D STR - надежное и эффективное решение для фильтрации жидкостей и газов в промышленных процессах. Приобретая его у нас, вы получаете гарантию качества, высокую производительность и уверенность в надежности вашей системы. Закажите корпус фильтра FIA SS 32 D STR прямо сейчас и обеспечьте бесперебойную работу вашего оборудования!
| H, мм | 70 |
| C, мм | 129 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| E, мм | 26 |
| Тип присоединения | 32 D (1 1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 32 |
| Масса не более, кг | 2,4 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Прямоточный |
| Fmin, мм | 95 |
| А, мм | 155 |
| Cmin, мм | 177 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 17,6 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 18,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 18,9 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 19,5 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 23,9 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 24,7 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
129
Cmin, мм
177
E, мм
26
Fmin, мм
95
H, мм
70
А, мм
155
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
2,4
