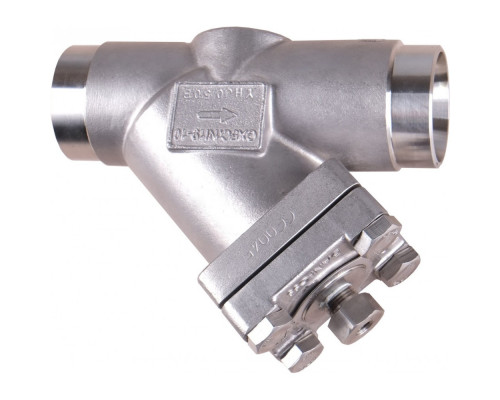

Корпус фильтра FIA SS 20 D STR
Характеристики:
- А, мм: 120
- H, мм: 60
- E, мм: 20
- Fmin, мм: 68
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 1,4
- C, мм: 99
- Cmin, мм: 133
Целевое назначение:
Корпус фильтра FIA SS 20 D STR предназначен для очистки жидкостей от механических примесей и загрязнений. Он обеспечивает надежную фильтрацию и защиту системы от попадания песка, грязи, ржавчины и других частиц, которые могут негативно сказаться на работе оборудования.
Преимущества использования и покупки у нас:
- Качество и надежность: Корпус фильтра FIA SS 20 D STR изготовлен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.
- Простота и удобство использования: Корпус фильтра легко монтируется и обслуживается. Он имеет удобные крепления и простую систему замены фильтрующего элемента.
- Эффективность фильтрации: Корпус фильтра обеспечивает высокую степень очистки жидкостей, что позволяет предотвратить поломки и снизить риск простоев в работе оборудования.
- Широкий диапазон применения: Корпус фильтра FIA SS 20 D STR подходит для использования в различных отраслях промышленности, включая пищевую, фармацевтическую, химическую и другие.
- Конкурентная цена: Мы предлагаем товар по конкурентной цене, что делает его доступным для широкого круга потребителей.
Приобретая корпус фильтра FIA SS 20 D STR у нас, вы можете быть уверены в его качестве и надежности. Наша компания имеет большой опыт работы в сфере поставок промышленного оборудования, и мы гарантируем высокий уровень обслуживания и оперативную доставку товара.
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Масса не более, кг | 1,4 |
| E, мм | 20 |
| Тип присоединения | 20 D (3/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 20 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| H, мм | 60 |
| Исполнение | Прямоточный |
| Fmin, мм | 68 |
| C, мм | 99 |
| А, мм | 120 |
| Cmin, мм | 133 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 100мкм) Kv, м3/ч | 5,3 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 5,4 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 5,6 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 5,9 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 6,9 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
99
Cmin, мм
133
E, мм
20
Fmin, мм
68
H, мм
60
А, мм
120
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
1,4
