| Максимальное рабочее давление (PN), бар изб. | 52 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 15 D (1/2") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 15 |
| Рабочая среда | ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2) |
| Температура рабочей среды, °С | -60 … +120 |
| Порт M1 | ICFS 15 |
| Порт M2 | ICFF 15 |
| Порт M3 | ICFE 20H |
| Порт M4 | ICFN 20 |
| Расположение боковых портов | P1 и P2 |
| Cmax1, мм | 44 |
| Cmax2, мм | 194,5 |
| Bmax1, мм | 133 |
| Bmax2, мм | 440 |
| Масса не более, кг | 7,2 |
| Количество модульных портов, шт | 4 |
| Количество боковых портов, шт | 2 |
| Amax1, мм | 224 |
| Dmax1, мм | 177 |
| Emax1, мм | 44 |
| Kmax1, мм | 199 |
| Nmax1, мм | 177 |
| Amax2, мм | 260 |
| Dmax2, мм | 54 |
| Emax2, мм | 88 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICF при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

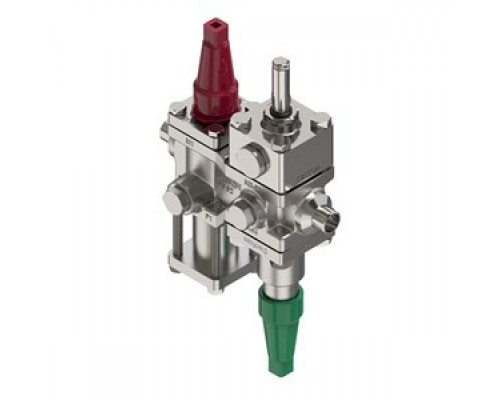

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны-регуляторы универсальные типа ICF (далее- клапаны ICF), могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением. Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF.Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях: жидкости с / или без фазового перехода; всасывания влажного или сухого пара; дренажа и горячего пара.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Спецификация материалов корпуса и функциональных модулейВозможное расположение модулей для ICF 15 |
Danfoss
Amax1, мм
224
Amax2, мм
260
Bmax1, мм
133
Bmax2, мм
440
Cmax1, мм
44
Cmax2, мм
194,5
Dmax1, мм
177
Dmax2, мм
54
Emax1, мм
44
