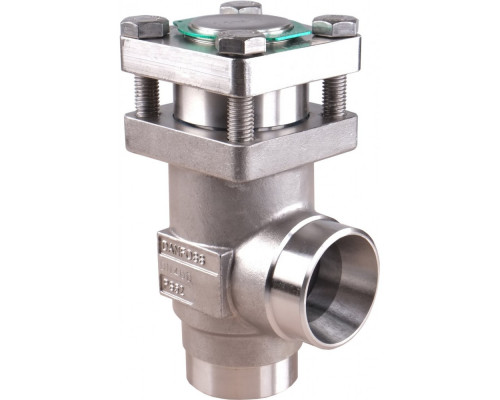

Обратный клапан CHV SS 32 D ANG
Характеристики товара:
- Fmin, мм: 85
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 3,2
- Рабочая среда: ГХФУ, негорючие ГФУ, R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
- G, мм: 55
- ΔH, мм: 70
- Пропускная способность Kvs, м³/ч: 30
- C, мм: 143
Целевое назначение:
Обратный клапан CHV SS 32 D ANG предназначен для использования в системах холодильного оборудования и кондиционирования воздуха. Он обеспечивает односторонний поток рабочей среды, предотвращая обратное движение жидкости или газа.
Преимущества использования и покупки у нас:
- Высокое качество: Обратный клапан CHV SS 32 D ANG изготовлен из прочных и надежных материалов, что гарантирует его долговечность и надежность в работе.
- Удобство установки: Угловое исполнение обратного клапана обеспечивает легкую установку в систему, даже в труднодоступных местах.
- Высокая пропускная способность: Пропускная способность Kvs, м³/ч: 30 позволяет эффективно контролировать поток рабочей среды.
- Безопасность: Обратный клапан CHV SS 32 D ANG подходит для работы с различными рабочими средами, включая горючие и негорючие вещества.
- Надежность: Максимальное рабочее давление (PN), бар изб.: 52 обеспечивает стабильную работу клапана даже при высоких давлениях.
- Доступность: Покупая обратный клапан CHV SS 32 D ANG у нас, вы получаете качественный продукт по выгодной цене.
Обратный клапан CHV SS 32 D ANG - надежное и удобное решение для контроля потока рабочей среды в системах холодильного оборудования и кондиционирования воздуха. Покупайте его у нас и получите высокое качество по выгодной цене!
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| ΔH, мм | 70 |
| Тип присоединения | 32 D (1 1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 32 |
| Масса не более, кг | 3,2 |
| G, мм | 55 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Fmin, мм | 85 |
| C, мм | 143 |
| Пропускная способность Kvs, м³/ч | 30 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны обратные типа CHV-X, (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (CHV-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (CHV-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (CHV-X SS)X8CrNiS18-9DIN 174405КонусПосадочное седлоСтальТефлон (PTFE)6Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14ПружинаСталь15Маркировочное кольцоНержавеющая сталь |
Danfoss
C, мм
143
Fmin, мм
85
G, мм
55
ΔH, мм
70
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
3,2
Пропускная способность Kvs, м³/ч
30
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
