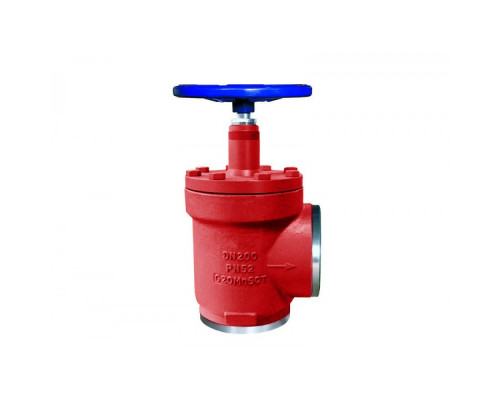

Запорный клапан SVA 125 D ANG PN 52(пр. класс 35) - 148B2125R
Характеристики товара:
- L, мм: 128
- H, мм: 460
- Исполнение: Угловой
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 22
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- ØD, мм: 133
- H1,мм: 395
- ØD0, мм: 200
Целевое назначение:
Запорный клапан SVA 125 D ANG PN 52(пр. класс 35) - 148B2125R предназначен для регулирования и перекрытия потока рабочей среды в системах газоснабжения, нефтепереработки, химической промышленности и других отраслях. Он обеспечивает надежную герметичность и контроль над потоком, что делает его незаменимым элементом в системах с высокими требованиями к безопасности и эффективности работы.
Преимущества использования и покупки у нас:
- Надежность и долговечность: Запорный клапан SVA 125 D ANG PN 52(пр. класс 35) - 148B2125R изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность в эксплуатации.
- Высокая герметичность: Клапан имеет класс А по ГОСТ 9544-2015, что гарантирует его герметичность и исключает возможность протечек.
- Простота монтажа и обслуживания: Клапан оснащен удобными присоединительными элементами, что облегчает его монтаж и обслуживание.
- Высокая производительность: Запорный клапан обладает высокой производительностью и эффективностью работы, что позволяет обеспечить плавный и надежный контроль над потоком рабочей среды.
- Универсальность применения: Клапан подходит для использования в различных отраслях промышленности, что делает его универсальным решением для различных задач.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -50 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 125 D (5") - под сварку встык, EN 10220 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности) |
| ØD, мм | 133 |
| Пропускная способность Kvs, м³/ч | ~514 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериал1Корпус клапанаСталь А3502ПрокладкаСталь 20#3Уплотнительная прокладкаТефлон PTFE4КонусНержавеющая сталь5Фланцевая прокладкаПаронит AFM346Крышка клапанаСталь А3507БолтыНержавеющая сталь А2-708Кольцевое уплотнениеСталь 1.07159Многослойное уплотнениеГрафит+PTFE10Уплотнительные кольцаХлоропреновый каучук CR11СальникАлюминий12ШтокНержавеющая сталь 1.430113МаховикАлюминий14БолтСталь 8.8 |
| H, мм | 460 |
| Масса не более, кг | 22 |
| H1,мм | 395 |
| L, мм | 128 |
| ØD0, мм | 200 |
| Номинальный диаметр (DN), мм | 125 |
Danfoss
H, мм
460
H1,мм
395
L, мм
128
ØD, мм
133
ØD0, мм
200
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
22
