| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 80 |
| D1, мм | 73,5 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | от -10 до +40 |
| Температура рабочей среды, °С | от -10 до +120 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Масса, кг, не более | 4 |
| Корпус | Серый чугун GG25 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | Нитрил |
| Стопорное кольцо | Нержавеющая сталь ASTM 420/ Ствль XC75 |
| Седловое уплотнение | EPDM |
| Шток | Сталь ASTM 420 |
| Защитная втулка | IXEF 50 FV/ нерж. сталь SS304 |
| Втулка | IXEF |
| A, мм | 89 |
| B, мм | 184 |
| C, мм | 200 |
| D, мм | 46 |
| E, мм | 45 |
| D2, мм | 20 |
| Исполнение | с рукояткой |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Верхний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Нижний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Запорный элемент (шар, диск, золотник) | Высокопрочный чугун с эпоксидным покрытием |
| Комплектность | В комплект поставки входит:- затвор дисковый в комплекте с рукояткой;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |

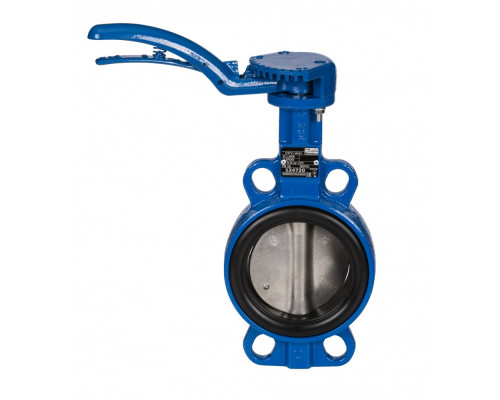

| Назначение изделия | Затворы дисковые типа VFY модификации VFY-WH (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство. |
| Применяемые ответные фланцы (поставляется силами заказчика) | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька A M16x140.50 Ст.35 - 8 шт, Гайка М16 - 16 шт, Шайба 16 - 16 шт |
Danfoss
A, мм
89
B, мм
184
C, мм
200
D, мм
46
D1, мм
73,5
D2, мм
20
E, мм
45
Верхний антифрикционный подшипник
Оцинкованная сталь + тефлон
Втулка
IXEF
