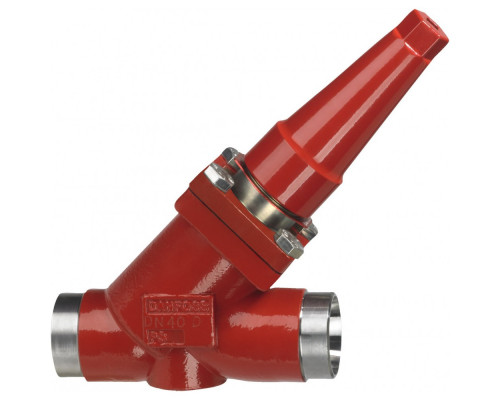

Запорный клапан SVA-S 50 D STR CAP
Характеристики:
- E, мм: 32
- G, мм: 148
- k, мм: 70
- ØD1, мм: 100
- ØD2, мм: 50
- Cmax1, мм: 257
- Cmax2, мм: 257
- Bmax1, мм: 259
- Bmax2, мм: 259
Целевое назначение:
Запорный клапан SVA-S 50 D STR CAP предназначен для регулирования и перекрытия потока жидкости или газа в трубопроводах. Он обеспечивает надежное и безопасное управление потоком, позволяя легко открыть или закрыть трубопровод при необходимости.
Преимущества использования:
- Высокая надежность: клапан изготовлен из качественных материалов, которые обеспечивают долгий срок службы и минимальный риск возникновения поломок или утечек.
- Простота в установке и эксплуатации: благодаря компактным размерам и легкому весу, клапан легко устанавливается на трубопровод и не требует сложных настроек.
- Универсальность: SVA-S 50 D STR CAP подходит для использования в различных отраслях, включая промышленность, строительство, сельское хозяйство и другие.
- Высокая эффективность: благодаря точному регулированию потока, клапан позволяет достичь оптимальной производительности системы и сэкономить ресурсы.
Покупайте у нас:
Приобретая запорный клапан SVA-S 50 D STR CAP у нас, вы можете быть уверены в его высоком качестве и надежности. Мы работаем только с проверенными поставщиками и гарантируем оригинальность товара. Кроме того, у нас вы найдете конкурентные цены и отличный сервис, который поможет вам с выбором и подбором необходимых комплектующих. Заказывайте запорный клапан SVA-S 50 D STR CAP у нас и обеспечьте надежность и безопасность работы вашей системы.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 50 |
| k, мм | 70 |
| Тип присоединения | 50 D (2") - под сварку встык, EN 10220 |
| ØD1, мм | 100 |
| Размер корпуса клапана DN, мм | 50 |
| ΔH, мм | 77 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Cmax1, мм | 257 |
| Cmax2, мм | 257 |
| Bmax1, мм | 259 |
| Bmax2, мм | 259 |
| E, мм | 32 |
| G, мм | 148 |
| Масса не более, кг | 4,2 |
| Пропускная способность Kvs, м³/ч | 65 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100884ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
259
Bmax2, мм
259
Cmax1, мм
257
Cmax2, мм
257
E, мм
32
G, мм
148
k, мм
70
ØD1, мм
100
ØD2, мм
50
