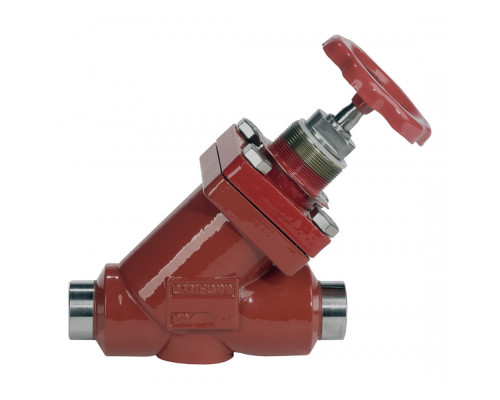

Запорный клапан SVA-S 40 D STR H-WHEEL
Характеристики:
- E, мм: 26
- G, мм: 155
- k, мм: 12
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 199
- Cmax2, мм: 208
- Bmax1, мм: 212
- Bmax2, мм: 222
Целевое назначение:
Запорный клапан SVA-S 40 D STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает надежное открытие и закрытие потока жидкости, контролируя его прохождение по трубопроводу. Клапан может использоваться как в промышленных, так и в бытовых условиях.
Преимущества использования:
- Надежность: благодаря качественным материалам и прочной конструкции, клапан обеспечивает долгий срок службы и надежную работу.
- Удобство: клапан оснащен специальным рукояткой, которая облегчает открытие и закрытие клапана.
- Регулировка потока: с помощью рукоятки можно регулировать интенсивность потока жидкости, что позволяет достичь оптимальной производительности системы.
- Универсальность: клапан подходит для использования с различными типами труб и может быть установлен в любом месте трубопровода.
Покупка у нас:
Приобретая запорный клапан SVA-S 40 D STR H-WHEEL у нас, вы можете быть уверены в его качестве и надежности. Мы сотрудничаем только с проверенными поставщиками и гарантируем оригинальность товара. Кроме того, у нас вы найдете лучшие цены на рынке и быструю доставку. Заказывайте запорный клапан SVA-S 40 D STR H-WHEEL прямо сейчас и обеспечьте надежную работу вашей системы водоснабжения или отопления!
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 12 |
| G, мм | 155 |
| E, мм | 26 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Cmax1, мм | 199 |
| Cmax2, мм | 208 |
| Bmax1, мм | 212 |
| Bmax2, мм | 222 |
| Масса не более, кг | 3 |
| Тип присоединения | 40 D (1 1/2") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 40 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 31,6 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
212
Bmax2, мм
222
Cmax1, мм
199
Cmax2, мм
208
E, мм
26
G, мм
155
k, мм
12
ØD1, мм
80
ØD2, мм
50
