| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 200 D (8") - под сварку встык, EN 10220 |
| ØD1, мм | 400 |
| ØD2, мм | 86 |
| Размер корпуса клапана DN, мм | 200 |
| ΔH, мм | 276 |
| Cmax2, мм | 678 |
| Cmax1, мм | 677 |
| G, мм | 180 |
| Масса не более, кг | 79,5 |
| Пропускная способность Kvs, м³/ч | 1168 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

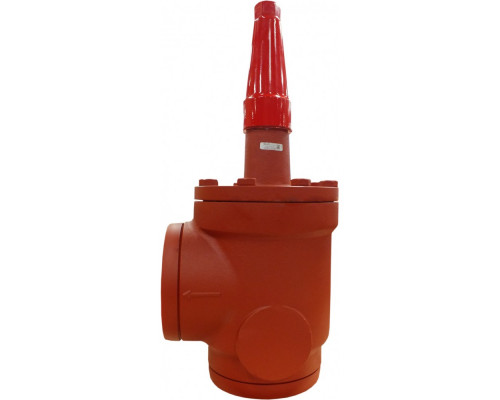

| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеКлапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33Верхняя крышкаСтальG20Mn5QT, 10213-3P285QH+QT, 10222-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон (PTFE)11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (неопрен)10Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь15ШайбаНержавеющая сталь16ГайкаНержавеющая сталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон (PTFE)20Маркировочное кольцоНержавеющая сталь21Износоустойчивое кольцоТефлон (PTFE)22Дисковая пружинаСталь23Кольцевое уплотнениеPTFE / хлоропрен (неопрен) |
Danfoss
Cmax1, мм
677
Cmax2, мм
678
G, мм
180
k, мм
90
ØD1, мм
400
ØD2, мм
86
ΔH, мм
276
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
