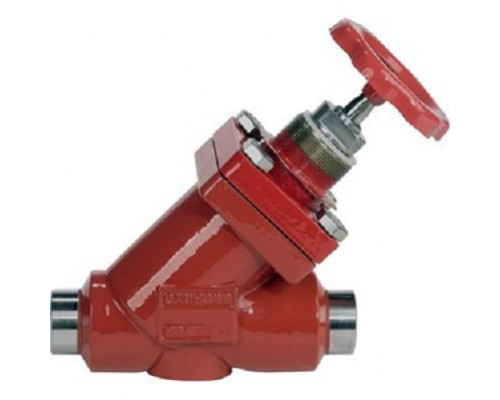

Запорный клапан SVA-S 20 D STR H-WHEEL
Характеристики товара:
- E, мм: 20
- G, мм: 120
- k, мм: 4
- ØD1, мм: 60
- ØD2, мм: 38
- Cmax1, мм: 146
- Cmax2, мм: 141
- Bmax1, мм: 160
- Bmax2, мм: 156
Целевое назначение:
Запорный клапан SVA-S 20 D STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает контроль и регулирование потока жидкости в трубопроводах, а также позволяет полностью или частично перекрывать поток для проведения технических работ или предотвращения утечек.
Преимущества использования и покупки у нас:
- Надежность и долговечность. Запорный клапан изготовлен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.
- Простота в использовании. Клапан оснащен удобным ручным приводом, который обеспечивает легкое и плавное открытие и закрытие клапана.
- Регулировка потока. С помощью запорного клапана можно регулировать поток жидкости в системе, что позволяет поддерживать оптимальные условия работы системы водоснабжения или отопления.
- Универсальность применения. Запорный клапан подходит для использования в различных системах и трубопроводах, имеет компактные размеры и легкую установку.
- Гарантия качества. При покупке у нас вы получаете гарантию на товар и возможность обратиться за помощью и консультацией по его эксплуатации.
Запорный клапан SVA-S 20 D STR H-WHEEL - надежное и удобное решение для контроля и регулирования потока жидкости в системах водоснабжения и отопления. Покупая у нас, вы получаете качественный товар, который прослужит вам долгие годы и обеспечит надежную работу вашей системы.
| Исполнение | Прямой |
| G, мм | 120 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 4 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| ΔH, мм | 60 |
| E, мм | 20 |
| Масса не более, кг | 2 |
| Тип присоединения | 20 D (3/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 20 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Cmax1, мм | 146 |
| Cmax2, мм | 141 |
| Bmax1, мм | 160 |
| Bmax2, мм | 156 |
| Пропускная способность Kvs, м³/ч | 10,2 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Bmax1, мм
160
Bmax2, мм
156
Cmax1, мм
146
Cmax2, мм
141
E, мм
20
G, мм
120
k, мм
4
ØD1, мм
60
ØD2, мм
38
