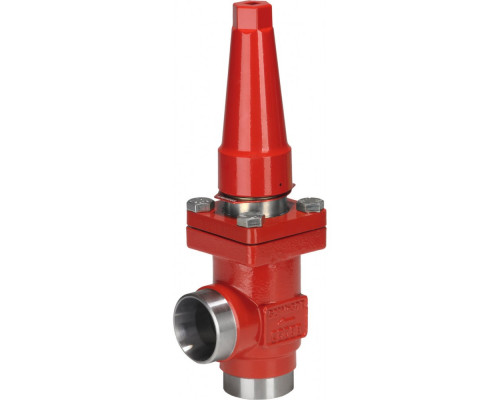

Запорный клапан SVA-S 15 D ANG CAP
Описание
Запорный клапан SVA-S 15 D ANG CAP представляет собой угловой клапан, который используется для регулирования потока жидкостей и газов. Он обладает следующими характеристиками:
- Исполнение: Угловой
- G, мм: 45
- k, мм: 4
- ØD1, мм: 60
- ØD2, мм: 38
- ΔH, мм: 60
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 178
- Cmax2, мм: 189
Целевое назначение
Запорный клапан SVA-S 15 D ANG CAP предназначен для использования в различных системах, где требуется регулирование потока жидкостей и газов. Он может быть установлен на трубопроводах в промышленных предприятиях, котельных, системах отопления и водоснабжения.
Преимущества использования и покупки у нас
Покупка запорного клапана SVA-S 15 D ANG CAP у нас обеспечивает следующие преимущества:
- Высокое качество: Запорный клапан изготовлен из прочных и надежных материалов, что обеспечивает его долговечность и надежность в работе.
- Удобство использования: Клапан имеет компактные размеры и легко монтируется на трубопроводы. Он также обладает простым и удобным механизмом регулировки потока.
- Высокая герметичность: Затвор клапана обладает классом А по ГОСТ 9544-2015, что гарантирует его герметичность и отсутствие протечек.
- Надежная защита: Клапан обеспечивает надежную защиту от перегрева и повреждений, что повышает безопасность работы системы.
Приобретая запорный клапан SVA-S 15 D ANG CAP у нас, вы получаете высококачественный продукт, который обеспечит эффективную работу вашей системы и долговечность в эксплуатации.
| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| k, мм | 4 |
| G, мм | 45 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Тип присоединения | 15 D (1/2") - под сварку встык, EN 10220 |
| ØD1, мм | 60 |
| ØD2, мм | 38 |
| Размер корпуса клапана DN, мм | 15 |
| ΔH, мм | 60 |
| Cmax1, мм | 178 |
| Cmax2, мм | 189 |
| Масса не более, кг | 1,4 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Пропускная способность Kvs, м³/ч | 7 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Верхняя крышкаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон (PTFE)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
Cmax1, мм
178
Cmax2, мм
189
G, мм
45
k, мм
4
ØD1, мм
60
ØD2, мм
38
ΔH, мм
60
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
