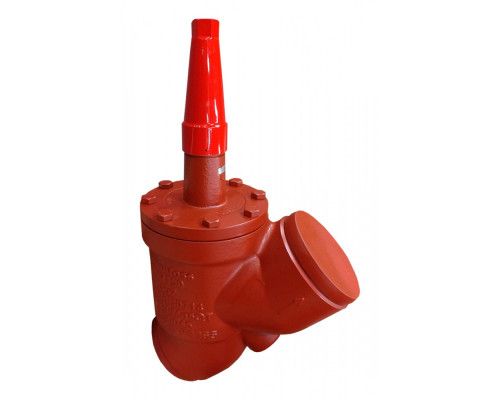

Запорный клапан SVA-S 125 A STR CAP
Характеристики:
- E, мм: 74
- G, мм: 322
- k, мм: 90
- ØD1, мм: 315
- ØD2, мм: 74
- Cmax1, мм: 538
- Cmax2, мм: 456
- Bmax1, мм: 526
- Bmax2, мм: 444
Целевое назначение:
Запорный клапан SVA-S 125 A STR CAP предназначен для регулирования потока жидкости или газа в системах трубопроводов. Он обеспечивает надежную и эффективную блокировку потока, а также позволяет контролировать и регулировать его величину.
Преимущества использования:
- Высокая надежность и долговечность. Запорный клапан изготовлен из качественных материалов, что обеспечивает его долгий срок службы.
- Простота в установке и обслуживании. Клапан имеет компактные размеры и легко монтируется в систему трубопровода. Также он не требует сложного обслуживания.
- Высокая эффективность регулирования потока. Клапан обеспечивает точное и плавное регулирование потока жидкости или газа, что позволяет оптимизировать работу системы.
- Универсальность применения. Запорный клапан подходит для использования в различных отраслях промышленности, включая нефтегазовую, химическую, пищевую и другие.
Покупайте у нас:
Приобретая запорный клапан SVA-S 125 A STR CAP у нас, вы можете быть уверены в его качестве и надежности. Мы сотрудничаем только с проверенными поставщиками и гарантируем высокое качество всех предлагаемых товаров. Кроме того, у нас вы найдете конкурентные цены и быструю доставку, что делает покупку удобной и выгодной.
| Исполнение | Прямой |
| E, мм | 74 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| k, мм | 90 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD1, мм | 315 |
| ØD2, мм | 74 |
| ΔH, мм | 193 |
| G, мм | 322 |
| Cmax1, мм | 538 |
| Cmax2, мм | 456 |
| Bmax1, мм | 526 |
| Bmax2, мм | 444 |
| Масса не более, кг | 32,8 |
| Номинальный диаметр DN, мм | 125 |
| Пропускная способность Kvs, м³/ч | 470 |
| Тип присоединения | 125 A (5") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Bmax1, мм
526
Bmax2, мм
444
Cmax1, мм
538
Cmax2, мм
456
E, мм
74
G, мм
322
k, мм
90
ØD1, мм
315
ØD2, мм
74
