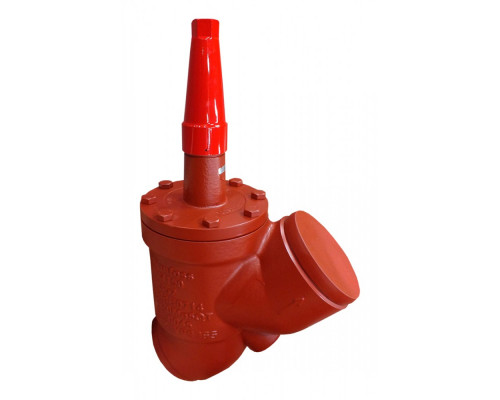

Запорный клапан SVA-S 100 D STR CAP
Запорный клапан SVA-S 100 D STR CAP - это надежное и качественное устройство, предназначенное для использования в различных системах и процессах. Он обладает рядом характеристик, которые делают его идеальным выбором для вашего проекта.
Характеристики:
- E, мм: 60
- G, мм: 264
- k, мм: 90
- ØD1, мм: 250
- ØD2, мм: 58
- Cmax1, мм: 443
- Cmax2, мм: 375
- Bmax1, мм: 435
- Bmax2, мм: 367
Целевое назначение:
Запорный клапан SVA-S 100 D STR CAP предназначен для регулирования и перекрытия потока среды в системах различного назначения. Он может использоваться в промышленности, строительстве, сельском хозяйстве и других отраслях. Клапан обеспечивает надежную и безопасную работу системы, предотвращая утечки и перегрузки.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан SVA-S 100 D STR CAP изготовлен из прочных и долговечных материалов, что гарантирует его долгий срок службы.
- Надежность: Клапан обладает надежной конструкцией, которая обеспечивает его стабильную работу в различных условиях.
- Простота установки: Запорный клапан легко устанавливается в систему и не требует сложной настройки.
- Универсальность: Клапан может использоваться в различных системах и процессах, что делает его универсальным решением для вашего проекта.
- Конкурентная цена: Мы предлагаем запорный клапан SVA-S 100 D STR CAP по конкурентной цене, что делает его доступным для широкого круга потребителей.
Выбирая запорный клапан SVA-S 100 D STR CAP, вы получаете надежное и качественное устройство, которое обеспечит безопасную и эффективную работу вашей системы. Покупая у нас, вы можете быть уверены в высоком качестве товара и отличном сервисе.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| E, мм | 60 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| ØD2, мм | 58 |
| Тип присоединения | 100 D (4") - под сварку встык, EN 10220 |
| k, мм | 90 |
| ØD1, мм | 250 |
| ΔH, мм | 156 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| G, мм | 264 |
| Cmax1, мм | 443 |
| Cmax2, мм | 375 |
| Bmax1, мм | 435 |
| Bmax2, мм | 367 |
| Масса не более, кг | 18,2 |
| Номинальный диаметр DN, мм | 100 |
| Пропускная способность Kvs, м³/ч | 278 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885КонусУплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь |
Danfoss
Bmax1, мм
435
Bmax2, мм
367
Cmax1, мм
443
Cmax2, мм
375
E, мм
60
G, мм
264
k, мм
90
ØD1, мм
250
ØD2, мм
58
