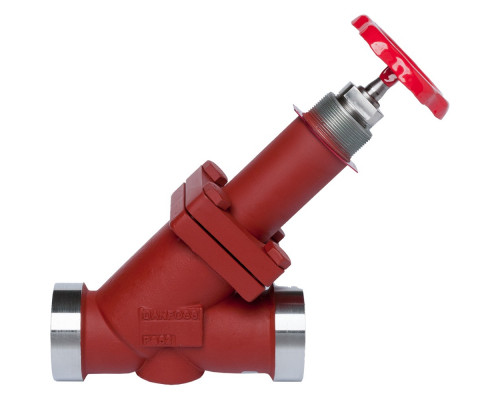

Запорный клапан SVA-L 40 A STR H-WHEEL
Характеристики товара:
- E, мм: 26
- G, мм: 155
- k, мм: 74
- ØD1, мм: 80
- ØD2, мм: 50
- Cmax1, мм: 243
- Cmax2, мм: 252
- Bmax1, мм: 256
- Bmax2, мм: 265
Целевое назначение:
Запорный клапан SVA-L 40 A STR H-WHEEL предназначен для использования в системах водоснабжения и отопления. Он обеспечивает надежное и эффективное открытие и закрытие потока жидкости или газа в трубопроводе. Клапан широко применяется в различных отраслях промышленности, а также в бытовых условиях.
Преимущества использования и покупки у нас:
1. Качество и надежность: Запорный клапан SVA-L 40 A STR H-WHEEL изготовлен из высококачественных материалов, обеспечивающих долгий срок службы и надежную работу.
2. Простота установки и эксплуатации: Клапан имеет компактный и удобный дизайн, что облегчает его установку и обслуживание. Встроенный рукоятка обеспечивает простое и удобное управление клапаном.
3. Регулируемость потока: Клапан SVA-L 40 A STR H-WHEEL позволяет регулировать поток жидкости или газа в трубопроводе, что позволяет точно настроить его работу в соответствии с требованиями системы.
4. Широкий диапазон применения: Запорный клапан может использоваться в различных системах водоснабжения и отопления, а также в промышленных процессах, где требуется надежное управление потоком.
5. Конкурентные цены: Мы предлагаем запорный клапан SVA-L 40 A STR H-WHEEL по конкурентным ценам, что делает его доступным для широкого круга потребителей.
Приобретая запорный клапан SVA-L 40 A STR H-WHEEL у нас, вы получаете высокое качество, надежность и удобство использования. Наша компания гарантирует быструю доставку и отличное обслуживание, чтобы удовлетворить все ваши потребности и требования.
| Исполнение | Прямой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| G, мм | 155 |
| E, мм | 26 |
| ØD1, мм | 80 |
| ØD2, мм | 50 |
| ΔH, мм | 70 |
| Масса не более, кг | 3 |
| Размер корпуса клапана DN, мм | 40 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Тип присоединения | 40 A (1 1/2") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| k, мм | 74 |
| Cmax1, мм | 243 |
| Cmax2, мм | 252 |
| Bmax1, мм | 256 |
| Bmax2, мм | 265 |
| Пропускная способность Kvs, м³/ч | 31,6 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-3Нержавеющая сталь (SVA-S SS)X5CrNi18-10EN100883Крышка клапана, вкладышСталь11SMn3010087Нержавеющая сталь (SVA-S SS)X8CrNiS18-9DIN 174404ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон20Маркировочное кольцоНержавеющая сталь21Дисковая пружинаСталь |
Danfoss
