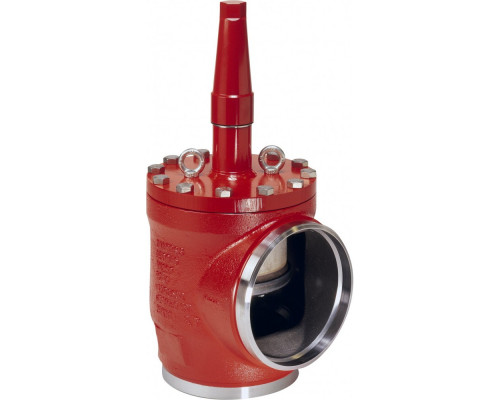

Запорный клапан SVA-DH 250 A ANG CAP
Характеристики:
- Исполнение: Угловой
- G, мм: 210
- k, мм: 102
- ØD1, мм: 400
- ØD2, мм: 86
- ΔH, мм: 334
- Герметичность затвора: Класс А по ГОСТ 9544-2015
- Cmax1, мм: 745
- Cmax2, мм: 782
Целевое назначение:
Запорный клапан SVA-DH 250 A ANG CAP предназначен для регулирования и перекрытия потока жидкости или газа в системах трубопроводов. Он обеспечивает надежное и герметичное закрытие, предотвращая протекание и обратный поток в системе.
Преимущества использования и покупки у нас:
- Высокое качество: Запорный клапан SVA-DH 250 A ANG CAP изготовлен из прочного и долговечного материала, что гарантирует его надежность и долговечность.
- Герметичность: Клапан обладает высокой герметичностью, что исключает протекание и обратный поток в системе.
- Удобство использования: Клапан легко устанавливается и обслуживается, что упрощает его эксплуатацию.
- Широкий диапазон применения: Запорный клапан подходит для использования в различных отраслях, включая промышленность и строительство.
- Конкурентные цены: Мы предлагаем конкурентные цены на запорные клапаны, что делает их доступными для широкого круга потребителей.
Запорный клапан SVA-DH 250 A ANG CAP - надежное и удобное решение для регулирования потока в системах трубопроводов. Покупая его у нас, вы получаете высокое качество, герметичность и удобство использования по конкурентной цене.
| Исполнение | Угловой |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| ØD1, мм | 400 |
| ØD2, мм | 86 |
| k, мм | 102 |
| G, мм | 210 |
| ΔH, мм | 334 |
| Cmax1, мм | 745 |
| Cmax2, мм | 782 |
| Масса не более, кг | 130 |
| Тип присоединения | 250 A (10") - под сварку встык, ANSI (B 36.10) |
| Температура рабочей среды, °С | -60…150 |
| Максимальное рабочее давление (PN), бар изб. | 40 (при температуре от –60 до +60°С);36 (при температуре от +60 до +80°С);32 (при температуре от +80 до +120°С);28 (при температуре от +120 до +150°С). |
| Номинальный диаметр DN, мм | 250 |
| Пропускная способность Kvs, м³/ч | 1405 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапан запорный тип SVA, (далее- клапан SVA) - запорный клапан с удлиненным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023БолтыСтальКачество 8.824Пружинная шайбаСталь25U-образное уплотнениеТефлон (PTFE) + нерж. сталь26Износостойкое кольцоТефлон (PTFE)27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь32Кольцевое уплотнениеТефлон PTFE / FKM |
Danfoss
Cmax1, мм
745
Cmax2, мм
782
G, мм
210
k, мм
102
ØD1, мм
400
ØD2, мм
86
ΔH, мм
334
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
