| B, мм | 191 |
| ØD, мм | 32 |
| Температура рабочей среды, °С | от –30°С до +100°С |
| Хладагенты | ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2) |
| Давление полного открытия, бар | 1,1·Pн |
| Давление закрытия, бар | 0,9·Pн |
| Номинальный диаметр (DN), мм | 10/15 |
| A1, мм | 76 |
| A2, мм | 54 |
| A3, мм | 38 |
| AF, мм | 41 |
| Диаметр проходного сечения, мм | 6,8 |
| Площадь проходного сечения, мм2 | 36,3 |
| Коэффициент расхода для газа, не менее | 0,85 |
| Тип присоединения к трубопроводу на входе | наружная резьба G 1/2" (ISO 228/1) |
| Тип присоединения к трубопроводу на выходе | наружная резьба G ¾ "(ISO 228/1) |
| Максимальное рабочее давление, бар изб. | 65 |
| Масса, кг | 1,1 |
| Диапазон давлений настройки пружины Рн, бар | 28-65 |
| Давление настройки (уставки) Pн, бар | 42 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов типа SFA техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа SFA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | КомплектностьВ комплект поставки входят:· предохранительный клапан с пломбой·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

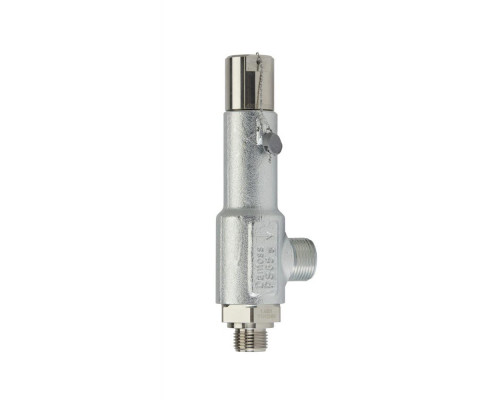

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны предохранительные типа SFA (далее – клапаны SFA) – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.Клапаны модификации SFA используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанСтальP285QH2Нижняя присоединительная часть корпусаНержавеющая стальX5CrNi 18-104Кольцевое уплотнение 25.07 x 2.62Резина10Кольцевое уплотнение 6.02 x 2.62Резина12Нижняя часть тарелкиНержавеющая стальX8CrNiS 18 913Упорный игольчатый роликоподшипникНержавеющая стальSUS304-JIS G4305G102Cr18Mo-GB/T308614Верхняя часть тарелкиНержавеющая стальX8CrNiS 18 915Регулировочный винтСталь11SMn3018Контргайка SFA 10Сталь11SMn3021ВтулкаПолистирол, ударопрочныйPTFE26ПружинаСталь27Втулка SFA 10Нержавеющая стальX2CrNiMo1729Посадочный конусНержавеющая стальX5CrNi 18-1030Кольцевой стопорНержавеющая стальX5CrNi 18-1031Шпиндель SFA 10Нержавеющая стальX5CrNi 18-1032Кольцевое уплотнение 19.30 x 2.4033Колпачок SFA 10Нержавеющая стальX5CrNi 18-10 |
Danfoss
A1, мм
76
A2, мм
54
A3, мм
38
AF, мм
41
B, мм
191
ØD, мм
32
Давление закрытия, бар
0,9·Pн
Давление настройки (уставки) Pн, бар
42
Давление полного открытия, бар
1,1·Pн
