| Исполнение | Угловой |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Размер корпуса клапана DN, мм | 100 |

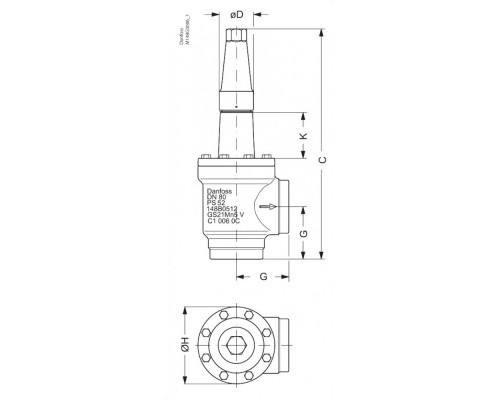

| k, мм | 90 |
| G, мм | 106 |
| ΔH, мм | 156 |
| Масса не более, кг | 15,3 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ. |
| Тип присоединения | 100 A (4") - под сварку встык, ANSI (B 36.10, сортамент 80) |
| ØD, мм | 58 |
| C, мм | 437 |
| Пропускная способность Kvs, м³/ч | 196 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SCA-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана SCA-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

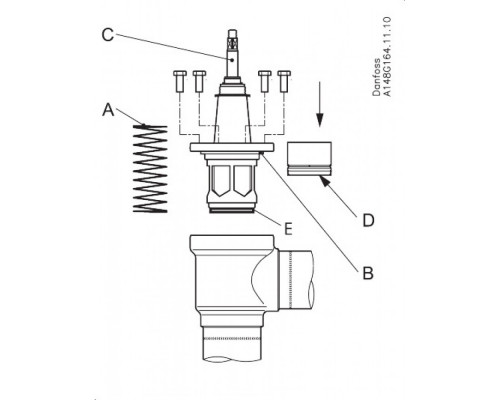

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны обратные типа SCA-X, (далее- клапан SCA-X) – это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны SCA-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус (DN 50-65)СтальP285QHEN10222-41Корпус (DN 80-125)СтальG20Mn5 QTSEW 6852УплотнениеБезасбестовый материал3Крышка клапанСтальP285 QHEN 10222-44БолтыНержавеющая стальA2-705ВтулкаСталь6Клапанное седлоСталь7ПластинаСталь8Направляющая втулкаСталь9Пружинное кольцоСталь10ПружинаСталь11Кольцевое уплотнениеХлоропрен (неопрен)12Тефлоновое кольцевое уплотнениеТефлон (PTFE)13Уплотнение обратной посадкиТефлон (PTFE)14Шпиндель (DN 50-65)Нержавеющая стальX8CrNiS18-91744014Шпиндель (DN 80-125)Нержавеющая стальX5CrNi18101744015СальникСталь9Mn28, 165116Колпачок и уплотнениеАлюминий17Маркировочное кольцоНержавеющая сталь |
Danfoss
C, мм
437
G, мм
106
k, мм
90
ØD, мм
58
ΔH, мм
156
Герметичность затвора
Класс А по ГОСТ 9544-2015
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
15,3
