| Номинальный диаметр (DN), мм | 40 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Уплотнение | EPDM |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Диафрагма | EPDM |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Температура рабочей среды, °С | 2–150 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимально допустимый перепад давлений, бар | 16 |
| D2, мм | 18 |
| n | 4 |
| k, мм | 110 |
| PH среды | 7–10 |
| Площадь диафрагмы, см2 | 54 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| Место установки | подающий трубопровод |
| цвет настроечной пружины | Желтый |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
| Максимальный расход, м^3/ч | 12 |

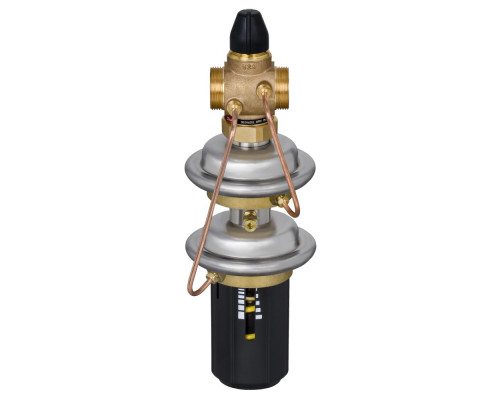

| Назначение изделия | Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя. |
| D, мм | 47 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,2–1,0 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVPQ техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция.В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно. |
| Коэффициент начала кавитации | ≥ 0,5 |
| L₁, мм | - |
| L2, мм | - |
| Масса, кг, не более | 8,2 |
| Пропускная способность Kvs, м³/ч | 16 |
| L, мм | 103 |
| L3, мм | 204 |
| H2, мм | 103 |
| H, мм | 340 |
| R, дюймы | - |
| Размер резьбы а по ISO 228/1, дюймы | G 2 A |
| Размер гайки под ключ SW, мм | 70 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,8÷ 10 |
Danfoss
D, мм
47
D2, мм
18
H, мм
340
H2, мм
103
k, мм
110
L, мм
103
L2, мм
-
L3, мм
204
L₁, мм
-
