| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 200 |
| Масса, кг, не более | 15 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Исполнение | с рукояткой |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Температура рабочей среды, °С | от -15 до +120 |
| B, мм | 166 |
| D, мм | 230 |
| Z, мм | 31 |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы. |
| F1, мм | 350 |
| Назначенный ресурс работы | 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию. |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно. |
| A, мм | 60 |
| ØC, мм | 260 |
| R, мм | 71 |
| ØY, мм | 194 |
| Температура окружающей среды, °С | от -15 до +70 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- затвор дисковый в комплекте с рукояткой;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |

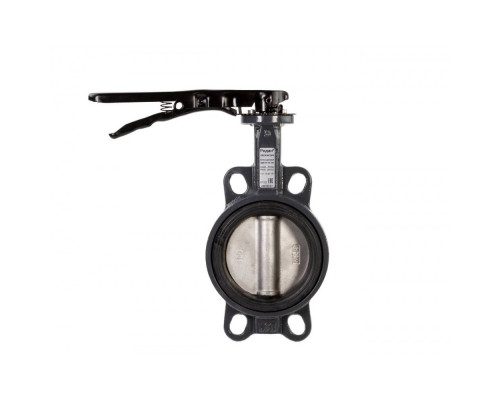

| Назначение изделия | Затворы дисковые типа ЗДМ модификации 03 и 05 (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство. |
Danfoss
A, мм
60
B, мм
166
D, мм
230
F1, мм
350
R, мм
71
Z, мм
31
ØC, мм
260
ØY, мм
194
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс А
