| Масса, кг, не более | 3,59 |
| Рабочая среда | Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ |
| L2, мм | 27,5 |
| Шток | Хромоникелевая сталь |
| Корпус | Красная бронза (Rg5) |
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент) |
| Максимально допустимый перепад давлений, бар | 6 |
| Температура рабочей среды, °С | 2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ |
| L3, мм | 40 |
| Герметичность затвора (объем протечки / класс герметичности) | <0,05(При Т = 10 °С.) |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Динамический диапазон регулирования | 100 : 1 |
| Уплотнение | EPDM |
| PH среды | Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.) |
| Корпус регулирующей диафрагмы | Хромоникелевая сталь |
| Седло | Хромоникелевая сталь |
| Золотник | Необесцинковывающаяся латунь BS 2874 |
| Вставка клапана | Необесцинковывающаяся латунь BS 2874 |
| Макс. перепад давлений на клапане, преодолеваемый приводами, бар | 12 |
| Диапазон настройки Трег., °С | 45 – 60 |
| Максимальная температура датчика, °C | 130 |
| Температурный датчик | Медь |
| Макс. скорость нагреваемой воды вокруг датчика температуры, м/с | 1,5 |
| Длина капиллярной трубки температурного датчика | 1 |
| Тарелка диафрагмы | Хромоникелевая сталь |
| Шток диафрагмы | Необесцинковывающаяся латунь BS 2874 |
| Сальник корпуса диафрагменного элемента | Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь |
| Сальник датчика | Необесцинковывающаяся латунь BS 2874 |
| Уплотнение сальника | EPDM |
| Заполнение | Двуокись углерода (СО2) |
| Постоянная времени по EN 14597, с | 4 |

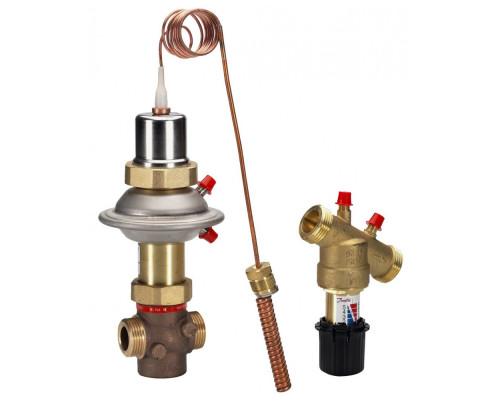

| Назначение изделия | Клапан-регулятор температуры типа AVTQ — регулятор прямого действия с устройством для коррекции его работы в зависимости от расхода нагреваемой воды. Клапан-регулятор температуры типа AVTQ предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции. |
| Пропускная способность Kvs, м³/ч | 3,2 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Комплект поставки | В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.) |
| L₁, мм | 70 |
| Размеры присоединительной резьбы по стандарту ISO 228/1, a | G 1 A |
| Размеры присоединительной резьбы по стандарту ISO 228/1, b | G 1 A |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения регулятора - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора температуры типа AVTQ при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан-регулятор температуры типа AVTQ;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме). |
Danfoss
L2, мм
27,5
L3, мм
40
L₁, мм
70
PH среды
Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
Вставка клапана
Необесцинковывающаяся латунь BS 2874
Герметичность затвора (объем протечки / класс герметичности)
<0,05(При Т = 10 °С.)
Диапазон настройки Трег., °С
45 – 60
Динамический диапазон регулирования
100 : 1
Длина капиллярной трубки температурного датчика
1
