| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Условное давление датчика (PN), погружная гильза, бар | 40 |
| Регулирующая диафрагма | EPDM с волоконным армированием |
| Рабочая среда | см. характеристики регулирующего клапана |
| Цвет пружины | желтый |
| Номинальный диаметр (DN), мм | 15-250 |
| Площадь регулирующей диафрагмы, см2 | 250 |
| H, мм | 520 |
| Вид регулирующего клапана | VFQ2 DN=15-250 |
| Корпус регулирующего блока | Оцинкованная сталь с покрытием (мат. № 1.0338) |
| Масса, кг, не более | 34 |
| A, мм | 257 |
| Охладитель импульса давления | Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C |
| Импульсная трубка | Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228 |
| Диапазон регулируемого давления ΔPрег., бар | 0,1–0,7 |
| Перепад давлений на дросселе ΔPдр., бар | 0,5 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие блока регулирующего типа AFPQ 4 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения блока регулирующего типа AFPQ 4 составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы блока регулирующего типа AFPQ 4 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- блок регулирующий типа AFPQ 4;- инструкция по монтажу и эксплуатации. |

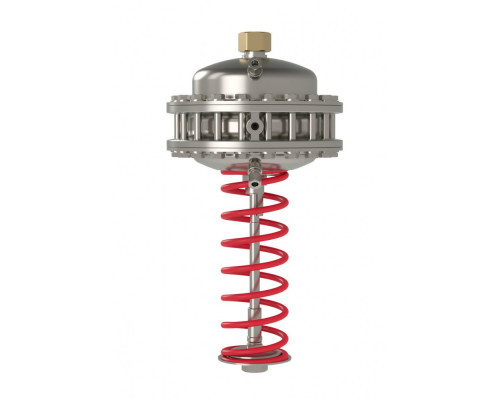

| Назначение изделия | Блок регулирующий типа AFPQ 4 является управляющим элементом составного гидравлического регулятора прямого действия.Блок регулирующий типа AFPQ 4 совместно с клапаном типа VFQ 2 представляет регулятор автоматического типа AFPQ 4/VFQ 2 |
Danfoss
A, мм
257
H, мм
520
Вид регулирующего клапана
VFQ2 DN=15-250
Диапазон регулируемого давления ΔPрег., бар
0,1–0,7
Импульсная трубка
Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Корпус регулирующего блока
Оцинкованная сталь с покрытием (мат. № 1.0338)
Масса, кг, не более
34
Номинальный диаметр (DN), мм
15-250
