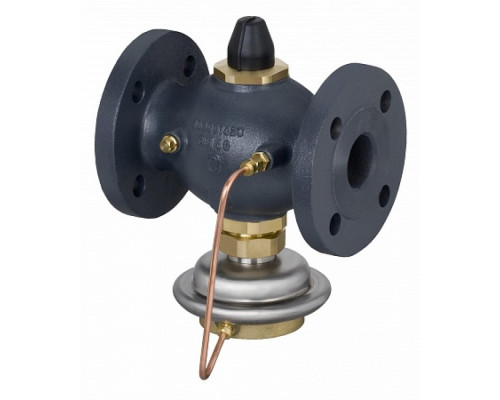

| Назначение изделия | Клапан регулирующий типа AVQ является регулятором прямого действия с автоматическим ограничением расхода. |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа AVQ;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция. |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AVQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Номинальный диаметр (DN), мм | 50 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Уплотнение | EPDM |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Диафрагма | EPDM |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Температура рабочей среды, °С | 2–150 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимально допустимый перепад давлений, бар | 16 |
| k, мм | 125 |
| D2, мм | 18 |
| n | 4 |
| PH среды | 7–10 |
| Площадь диафрагмы, см2 | 54 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимальный расход, м^3/ч | 15 |
| H3, мм | 103 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
| Масса, кг, не более | 13,5 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Коэффициент начала кавитации | ≥ 0,5 |
| L₁, мм | 230 |
| Пропускная способность Kvs, м³/ч | 25 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,8 ÷ 12 |
| H₁, мм | 150 |
Danfoss
D2, мм
18
H3, мм
103
H₁, мм
150
k, мм
125
L₁, мм
230
n
4
PH среды
7–10
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиро
0,8 ÷ 12
Диафрагма
EPDM
