| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVD техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVD при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входит:- клапан-регулятор давления типа AVD;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |

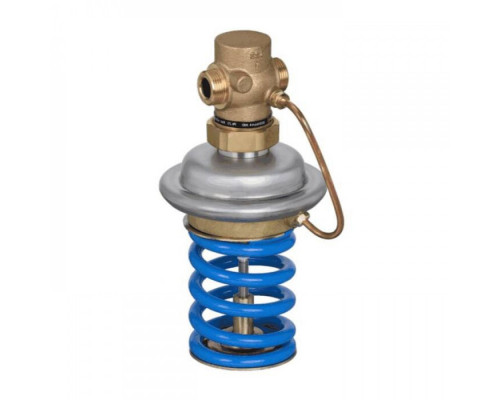

| Назначение изделия | Клапан-регулятор давления типа AVD - клапан-регулятор давления «после себя», предназначеный для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды. |
| Номинальный диаметр (DN), мм | 25 |
| Номинальное давление (PN), бар | 25 |
| Максимально допустимый перепад давлений, бар | 20 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Температура рабочей среды, °С | 2–150 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| L2, мм | 160 |
| L3, мм | 159 |
| H2, мм | 37 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,02% от Kvs |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Масса, кг, не более | 3,7 |
| D2, мм | 14 |
| Уплотнение | EPDM |
| L, мм | 75 |
| H, мм | 189 |
| D, мм | 33 |
| Коэффициент начала кавитации | ≥ 0,55 |
| Вид привода или регулирующего блока | Встроенный регулятор давления "после себя" |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| PH среды | 7–10 |
| Диафрагма | EPDM |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| R, дюймы | 1 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| k, мм | 85 |
| n | 4 |
| Размер резьбы а по ISO 228/1, дюймы | G 1¼ A |
| Размер гайки под ключ SW, мм | 50 |
| Площадь диафрагмы, см2 | 54 |
| цвет настроечной пружины | Синий |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H*, мм | - |
| L₁, мм | 160 |
| Пропускная способность Kvs, м³/ч | 8 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 1–5 |
Danfoss
D, мм
33
D2, мм
14
H*, мм
-
H, мм
189
H2, мм
37
k, мм
85
L, мм
75
L2, мм
160
L3, мм
159
