| D, мм | 33 |
| Масса, кг, не более | 3,7 |
| L, мм | 75 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| H2, мм | 37 |
| L2, мм | 160 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| Номинальный диаметр (DN), мм | 25 |
| Номинальное давление (PN), бар | 25 |
| Максимально допустимый перепад давлений, бар | 20 |
| Температура рабочей среды, °С | 2–150 |
| L3, мм | 159 |
| D2, мм | 14 |
| H4, мм | |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Вид привода или регулирующего блока | Встроенный регулятор перепуска AVPA |
| Уплотнение | EPDM |
| n | 4 |
| PH среды | 7–10 |
| Площадь диафрагмы, см2 | 54 |
| цвет настроечной пружины | Желтый |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Диафрагма | EPDM |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| k, мм | 85 |
| Размер гайки под ключ SW, мм | 50 |

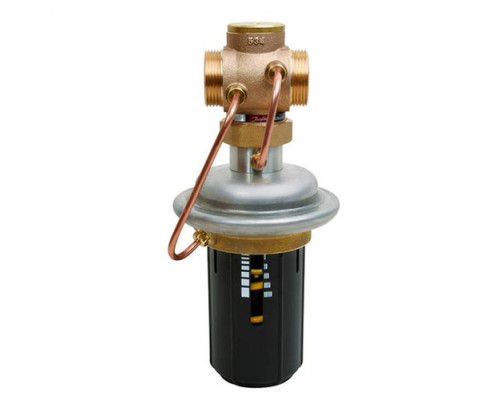

| Назначение изделия | Клапан- регулятор давления типа AVPA является моноблочным регулятором прямого действия. Применяется для поддержания постоянного перепада давлений в системах централизованного теплоснабжения зданий. |
| L₁, мм | 160 |
| Пропускная способность Kvs, м³/ч | 8 |
| Коэффициент начала кавитации | ≥0,55 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,2–1,0 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| R, дюймы | 1 Наружная коническая трубная резьба по EN 10266-1 |
| Размер резьбы а по ISO 228/1, дюймы | G 1¼ A |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана-регулятора давления типа AVPA техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора давления типа AVPA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления типа AVPA;- упаковочная коробка;- инструкция по монтажу и эксплуатации;-паспорт (предоставляется по запросу в электронной форме).В комплект поставки клапана-регулятора давления типа AVPA с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать дополнительно. |
| H, мм | 233 |
Danfoss
D, мм
33
D2, мм
14
H, мм
233
H2, мм
37
k, мм
85
L, мм
75
L2, мм
160
L3, мм
159
