| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана QDV техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана QDV при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

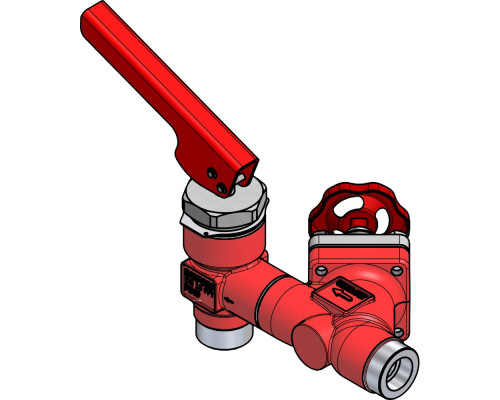

| Назначение изделия | Назначение изделия2.1 НазначениеКлапан спускной типа QDV, (далее - клапан QDV) - быстрозакрывающийся маслоспускной клапан (немедленного срабатывания), предназначен для слива масла из систем с хладагентом (аммиак и др.), находящихся под давлением. При снятии усилия с рукоятки клапан мгновенно закрывается. Таким образом, исключается случайный выброс хладагента в окружающую среду.Клапаны QDV удовлетворят всем требованиям, предъявленным к промышленному холодильному оборудованию.2.2 Климатическое исполнениеКлапан QDV предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалENASTM1КорпусСтальG20Mn5QTEN10213-3LCC A3522Крышка клапанаСтальS235JREN 10025AISI 10153Шпиндель / КонусНержавеющая стальX10CrNiS18-9EN 10088-3AISI 3034ПружинаСталь5Уплотнительное кольцоХлоропрен6Уплотнительное кольцоХлоропрен |
| Температура рабочей среды, °С | -50 … +150 |
| E, мм | 109 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Пропускная способность Kvs, м³/ч | 4,9 |
| А, мм | 45 |
| Максимальное рабочее давление (PN), бар изб. | 40 |
| Размер корпуса клапана DN, мм | 15 |
| Cmax, мм | 185 |
| Входной штуцер | DN 15 |
| Выходной штуцер | G 3/4" |
Danfoss
Cmax, мм
185
E, мм
109
А, мм
45
Входной штуцер
DN 15
Выходной штуцер
G 3/4
Герметичность затвора
Класс А по ГОСТ 9544-2015
Максимальное рабочее давление (PN), бар изб.
40
Пропускная способность Kvs, м³/ч
4,9
Размер корпуса клапана DN, мм
15
