| Уплотнение | EPDM |
| Номинальный диаметр (DN), мм | 50 |
| Рабочая среда | Вода, гликолевые растворы до 50% |
| Тип присоединения к трубопроводу | Фланцевое |
| Номинальное давление (PN),бар | 16 |
| Температура окружающей среды, °С | от -20 до +70 |
| Герметичность затвора (объем протечки/класс герметичности) | ГОСТ9544, Класс А |
| Комплектность | В комплект поставки входит:- клапан обратный;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Температура рабочей среды, °С | от -15 до +100 |
| Пружина | Корр.ст.сталь AISI302 |
| Корпус | Чугун GJL250 |
| Втулка | Латунь CW617N |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов обратных типа NVD-402R техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов обратных типа NVD-402R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |

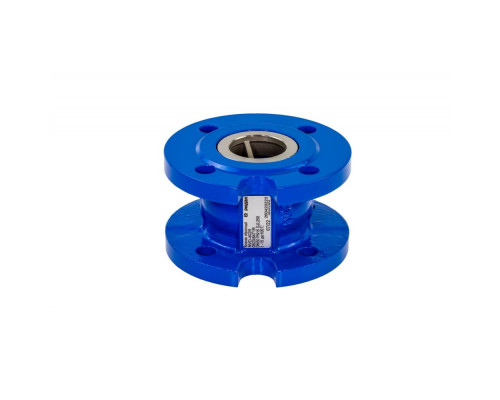

| Назначение изделия | Клапаны обратные типов NVD-402R (далее- клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны обратные не являются средством обеспечения пожарной безопасности.Рабочая среда: холодная вода, горячая вода, до 50% раствор гликоля, питьевая вода.Клапаны обратные изготовлен в соответствии ТУ 28.14.11-012-72323163-2022 |
| Шток | Корр.ст.сталь А351 CF8 |
| Направляющая | Корр.ст.сталь А351 CF8 |
| Затвор клапана | Корр.ст.сталь А351 CF8 |
| D, мм | 97 |
| Масса, кг, не более | 5,6 |
| A, мм | 100 |
| C, мм | 165 |
| Давление открытия клапана при движении потока вверх, мм.в.ст. | 639 |
| Давление открытия клапана при движении потока вниз, мм.в.ст. | 382 |
| Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст. | 510 |
| Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст. | 125 |
| Гидравлическая характеристика (KVs), м³/ч | 99 |
| P, мм | 80 |
Danfoss
A, мм
100
C, мм
165
D, мм
97
P, мм
80
Втулка
Латунь CW617N
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Гидравлическая характеристика (KVs), м³/ч
99
Давление открытия клапана при горизонтальном расположении клапан
510
Давление открытия клапана при движении потока вверх (без пружины
125
