| Рабочая среда | Вода и водные растворы гликолей для систем отопления и охлаждения |
| H2, мм | 31 |
| L2, мм | 202 |
| a | Rp 1 1/2 |
| b | G 1 3/4 A |
| Конус клапана | DZR латунь |
| Корпус | Латунь |
| Номинальный диаметр (DN), мм | 40 |
| Номинальное давление (PN), бар | 16 |
| Максимально допустимый перепад давлений, бар | 1,5 |
| Температура рабочей среды, °С | 120 |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | Rp 1 1/2 |
| L3, мм | 184 |
| D1, мм | 55 |
| Герметичность затвора (объем протечки / класс герметичности) | Класс протечки D по ISO 5208 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Внутренняя резьба ISO 7/1 |
| Уплотнение | EPDM |
| S | 55 |
| H₁, мм | 100 |
| L₁, мм | 100 |
| Пропускная способность Kvs, м³/ч | 10,0 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов MNT техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов MNT при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан;- изоляционная скорлупа;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде). |

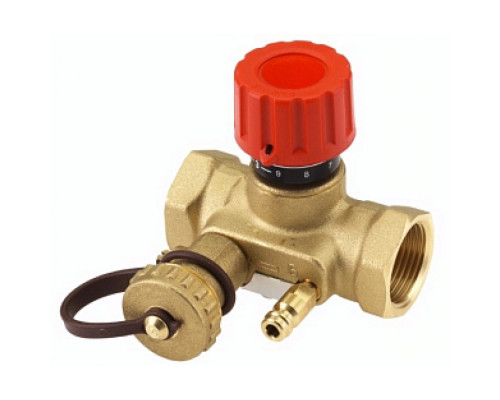

| Назначение изделия | Рис. 1 Общий вид клапана типа MNTКлапаны балансировочные типа MNT (далее – клапан MNT) предназначены для использования в системах отопления и охлаждения зданий. Их следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны MNT сочетают в себе функции клапанов переменного гидравлического сопротивления, перенастраиваемых вручную, и запорных клапанов. Клапаны MNT ограничивают максимальный расход тепло- или холодоносителя через стояк или установку. Клапаны MNT снабжены измерительным ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапаны MNT по прибору для измерения перепада давления и расхода с функцией измерения температуры модификации PFM 5001 Standard компании «Данфосс».Клапаны MNT предназначены для установки на подающем трубопроводе.Клапаны MNT в отличие от других клапанов имеют компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях.Для удобства эксплуатации ось шпинделя всех клапанов MNT расположена под углом 90° по отношению к дренажному крану и измерительным устройствам.Клапаны MNT могут быть покрыты тепловой изоляцией. Для этого используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до +80°С или до +120°С).Для присоединения к трубопроводам клапаны MNT имеют штуцеры с внутренней резьбой. |
Danfoss
a
Rp 1 1/2
b
G 1 3/4 A
D1, мм
55
H2, мм
31
H₁, мм
100
L2, мм
202
L3, мм
184
L₁, мм
100
S
55
