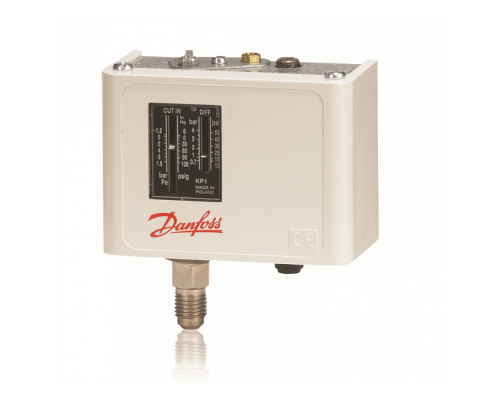

KP1 Реле давления -0,9-7 бар - 060-110966

Реле давления KP1 - надежность и точность

Реле давления KP1 - это надежное и точное устройство, предназначенное для контроля и регулирования давления в системах. Оно обеспечивает стабильную работу и защиту оборудования от перегрузок и аварийных ситуаций.

Максимальное рабочее давление PB, бар: 35

Реле давления KP1 способно работать с максимальным давлением до 35 бар, обеспечивая надежную защиту системы от перегрузок и повреждений.

Диапазон регулирования, бар: -0,9 - 7,0

Реле давления KP1 обладает широким диапазоном регулирования, от -0,9 до 7,0 бар. Это позволяет точно настроить давление в системе и поддерживать его на необходимом уровне.

Контактная группа: SPDT

Контактная группа реле давления KP1 выполнена по стандарту SPDT, что обеспечивает надежное и стабильное соединение с системой и гарантирует точное реагирование на изменения давления.

Дифференциал ∆p, бар: 0,7

Реле давления KP1 имеет дифференциал ∆p величиной 0,7 бар, что позволяет точно контролировать и регулировать давление в системе. Это особенно важно для систем, требующих высокой точности и стабильности работы.

Защита от короткого замыкания: плавкий предохранитель: 16A

Реле давления KP1 обеспечивает надежную защиту от короткого замыкания благодаря плавкому предохранителю с номинальным током 16А. Это предотвращает повреждение системы и оборудования в случае аварийных ситуаций.

Кабельный ввод: Pg 13.5 (для кабелей диаметром 6 → 14 мм)Pg 16 (для кабелей диаметром 8 → 16 мм)

Реле давления KP1 оснащено кабельным вводом, который позволяет легко подключить кабели диаметром от 6 до 16 мм. Это упрощает установку и подключение реле давления в систему.

Класс защиты корпуса согласно EN 60529/IEC 529: IP 30

Корпус реле давления KP1 имеет класс защиты IP 30 согласно стандартам EN 60529/IEC 529. Это обеспечивает надежную защиту от пыли и влаги, что позволяет использовать устройство в различных условиях эксплуатации.

Момент затяжки, Нм: Макс. 2

Для установки и фиксации реле давления KP1 требуется момент затяжки не более 2 Нм. Это обеспечивает надежное соединение и предотвращает отклонения и повреждения устройства.

Максимальное испытательное давление PB на стороне низкого давления: 20

Реле давления KP1 выдерживает максимальное испытательное давление PB на стороне низкого давления до 20 бар. Это гарантирует надежность и безопасность работы системы даже в условиях повышенного давления.

Целевое назначение и преимущества использования реле давления KP1

Реле давления KP1 предназначено для использования в различных системах, где необходимо контролировать и регулировать давление. Оно идеально подходит для промышленных и бытовых систем, включая отопление, вентиляцию, кондиционирование, водоснабжение и другие.

Основные преимущества использования реле давления KP1:

• Надежность и точность - реле давления KP1 обеспечивает стабильную работу и точное регулирование давления в системе.


• Защита от перегрузок - реле давления KP1 предотвращает повреждение системы и оборудования при перегрузках и аварийных ситуациях.


• Простота установки - реле давления KP1 легко устанавливается и подключается к системе благодаря кабельному вводу и низкому моменту затяжки.


• Высокая степень защиты - корпус реле давления KP1 имеет класс защиты IP 30, что обеспечивает надежную защиту от пыли и влаги.


• Широкий диап






  Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие реле давления типа KP техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы реле давления типа KP при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
  Комплектность	КомплектностьВ комплект поставки входит:- реле давления типа KP;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция.
  Назначение изделия	Назначение изделияРеле давления типов КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами.Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением.Реле давления типа KP не являются средством измерения.
  Рабочая среда	ГХФУ и негорючие ГФУ
  Тип присоединения	Под пайку ODF
  Максимальное рабочее давление PB, бар	35
  Кабельный ввод	Pg 13.5 (для кабелей диаматером 6 → 14 мм)Pg 16 (для кабелей диаматером 8 → 16 мм)
  Соединение	6 мм ODFпод пайку
  Температура окружающей среды	-40…+65С
  Степень загрязнения	3
  Класс защиты корпуса согласно EN 60529/IEC 529	IP 30
  Сечение провода (одножильного/ скрученного), мм2	0,75 → 2,5
  Сечение провода (гибкого без обжимных колец), мм2	0,7 → 2,5
  Сечение провода (гибкого с обжимными кольцами), мм2	0,5 → 1,5
  Момент затяжки, Нм	Макс. 2
  Номинальное импульсное напряжение, кВ	4
  Защита от короткого замыкания: плавкий предохранитель	16A
  Электроизоляция, В	400
  Диапазон регулирования, бар	-0,9 - 7,0
  Дифференциал ∆p, бар	0,7
  Тип сброса	Ручной
  Контактная группа	SPDT
  Максимальное испытательное давление PB на стороне низкого давления, бар	20
