Корпус для фильтра FIA 80 A STR - 148B5908

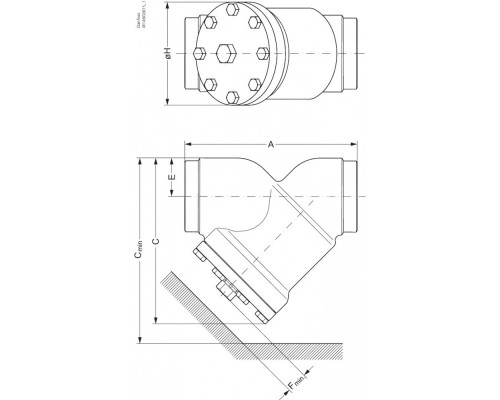

Характеристики товара:
- А, мм: 216
- H, мм: 129
- E, мм: 48
- Fmin, мм: 133
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 8,6
- C, мм: 204
- Cmin, мм: 271
Целевое назначение:
Корпус для фильтра FIA 80 A STR - 148B5908 предназначен для использования в системах фильтрации. Он предоставляет надежную защиту от загрязнений и частиц, что обеспечивает более эффективную работу системы и продлевает срок службы оборудования.
Преимущества использования и покупки у нас:
- Высокое качество: Корпус для фильтра FIA 80 A STR - 148B5908 изготовлен из прочных и долговечных материалов, что гарантирует его долговечность и надежность.
- Простота монтажа: Корпус имеет удобные крепления и легко устанавливается в систему фильтрации.
- Эффективная фильтрация: Благодаря своей конструкции, корпус обеспечивает высокую эффективность фильтрации и задерживает даже самые мелкие частицы.
- Большой объем фильтрации: Корпус FIA 80 A STR имеет достаточно большой объем фильтра, что позволяет увеличить интервалы между заменой фильтрующего элемента.
- Надежная защита: Фильтр обеспечивает надежную защиту системы от пыли, грязи и других загрязнений, что позволяет поддерживать высокую производительность оборудования.
Приобретая корпус для фильтра FIA 80 A STR - 148B5908 у нас, вы получаете надежный и эффективный продукт, который поможет поддерживать чистоту и надежность вашей системы фильтрации.
| H, мм | 129 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Размер корпуса клапана DN, мм | 80 |
| E, мм | 48 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Fmin, мм | 133 |
| Исполнение | Прямоточный |
| C, мм | 204 |
| Масса не более, кг | 8,6 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 86,5 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 80 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 82,6 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 104,6 |
| Cmin, мм | 271 |
| А, мм | 216 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 108 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 113,1 |
| Тип присоединения | 80 A (3") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-34БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий |
Danfoss
C, мм
204
Cmin, мм
271
E, мм
48
Fmin, мм
133
H, мм
129
А, мм
216
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
8,6
