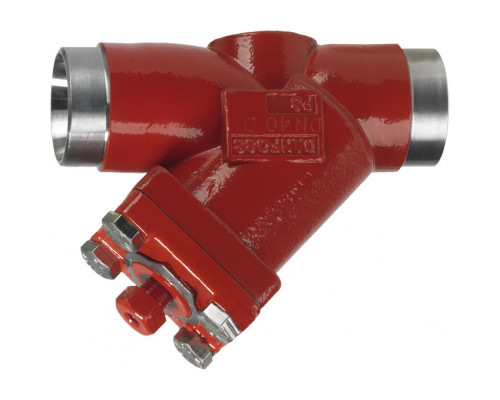

Корпус для фильтра FIA 65 A STR - 148B5815
Технические характеристики:
- А, мм: 176
- H, мм: 90
- E, мм: 40
- Fmin, мм: 107
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 5,3
- C, мм: 165
- Cmin, мм: 219
Целевое назначение:
Корпус для фильтра FIA 65 A STR - 148B5815 предназначен для использования в системах фильтрации, обеспечивая эффективную очистку жидкостей или газов от загрязнений различного типа.
Преимущества использования и покупки у нас:
Покупка корпуса для фильтра FIA 65 A STR - 148B5815 у нас обеспечивает ряд преимуществ:
- Высокое качество: Корпус изготовлен из прочных и долговечных материалов, обеспечивая надежное функционирование и долгий срок службы.
- Эффективность фильтрации: Специальное исполнение корпуса обеспечивает оптимальные условия для работы фильтра, что повышает его эффективность очистки жидкостей или газов.
- Простота установки и обслуживания: Корпус имеет удобную конструкцию, что облегчает процесс установки фильтра и его последующее обслуживание.
- Гарантия качества: Мы предоставляем гарантию на корпус для фильтра FIA 65 A STR - 148B5815, что обеспечивает безопасность и надежность при его использовании.
| H, мм | 90 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 65 |
| Температура рабочей среды, °С | -60 … +150 |
| E, мм | 40 |
| Тип присоединения | 65 A (2 1/2") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Fmin, мм | 107 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| C, мм | 165 |
| Исполнение | Прямоточный |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 42,9 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 44,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 46,2 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 56,1 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 57,8 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 60,4 |
| А, мм | 176 |
| Cmin, мм | 219 |
| Масса не более, кг | 5,3 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
165
Cmin, мм
219
E, мм
40
Fmin, мм
107
H, мм
90
А, мм
176
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
5,3
