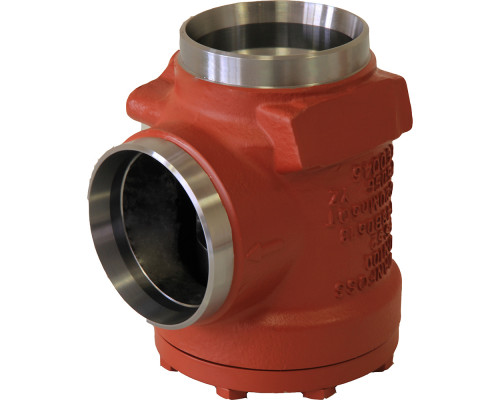

Корпус для фильтра FIA 125 A ANG - 148B6107
Описание товара
Корпус для фильтра FIA 125 A ANG - 148B6107 представляет собой угловой корпус, предназначенный для использования в системах фильтрации. Он имеет следующие характеристики:
- Размеры А, мм: 128
- Размеры H, мм: 192
- Минимальный размер Fmin, мм: 190
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 21,2
- Размеры C, мм: 268
- Полная производительность (фильтрующий элемент с гофрированной плёнкой): 340,2
- Полная производительность (фильтрующий элемент с гофрированной плёнкой): 350,7
Целевое назначение
Корпус для фильтра FIA 125 A ANG - 148B6107 предназначен для использования в системах фильтрации, где требуется надежная очистка жидкостей или газов от различных примесей и загрязнений. Он обеспечивает эффективную фильтрацию и защиту системы от повреждений и снижения производительности.
Преимущества использования и покупки у нас
- Надежность и долговечность: корпус для фильтра FIA 125 A ANG - 148B6107 изготовлен из качественных материалов, что обеспечивает его долговечность и надежность в работе.
- Высокая производительность: данный корпус обеспечивает высокую производительность фильтрации благодаря эффективной конструкции и использованию специальных фильтрующих элементов.
- Удобство в использовании: корпус имеет компактные размеры и удобную конструкцию, что облегчает его монтаж и обслуживание.
- Гарантия качества: мы предлагаем только качественные товары, которые прошли проверку и имеют гарантию качества.
- Конкурентные цены: у нас вы можете приобрести данный корпус по конкурентной цене, что делает его покупку выгодной и экономичной.
Корпус для фильтра FIA 125 A ANG - 148B6107 является надежным и эффективным решением для систем фильтрации. Он обеспечивает высокую производительность фильтрации и защиту системы от загрязнений, что делает его незаменимым компонентом в различных отраслях промышленности.
| Исполнение | Угловой |
| H, мм | 192 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Размер корпуса клапана DN, мм | 125 |
| C, мм | 268 |
| А, мм | 128 |
| Fmin, мм | 190 |
| Масса не более, кг | 21,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 275,4 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 283,9 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 298,4 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 340,2 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 350,7 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 368,6 |
| Тип присоединения | 125 A (5") - под сварку встык, ANSI (B 36.10, сортамент 40) |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-34БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий |
Danfoss
C, мм
268
Fmin, мм
190
H, мм
192
А, мм
128
Исполнение
Угловой
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
21,2
Полная производительность (фильтрующий элемент с гофрированной п
340,2
Полная производительность (фильтрующий элемент с гофрированной п
350,7
